Page 44 - Дисертаця Венгринюк

44

Вплив водню на в’язкість руйнування основного металу та металу

зварного шва трубопровідної сталі X80 оцінили у праці [84] за умов

електролітичного наводнювання за густини катодного струму і = 10 та
2
50 мА/см . Метал зварного шва виявив вищу схильність до водневого
окрихчення, ніж основний метал, що проявилося зниженням в’язкості

руйнування на 47% як при і = 10 мА/см , так і при і = 50 мА/см . З іншого боку,
2
2
в’язкість руйнування основного металу знизилася на 24% та 33% при

наводнюванні за і = 10 мА/см та і = 50 мА/см , відповідно. Це пояснили різною
2
2
чутливістю мікроструктури основного металу та металу шва до водню.

У праці [27] проаналізували чутливість основного металу та зони

термічного впливу сталей X70 та X52, а також сталі Х60 до дії водню за

електролітичного наводнювання за в’язкістю руйнування, визначеної за

допомогою методу J-інтеграла, та виявили її зниження зі збільшенням

концентрації водню (за вищої густини катодного струму за електролітичного

наводнювання), як показано на рис. 1.7. Крім того, зафіксували більше

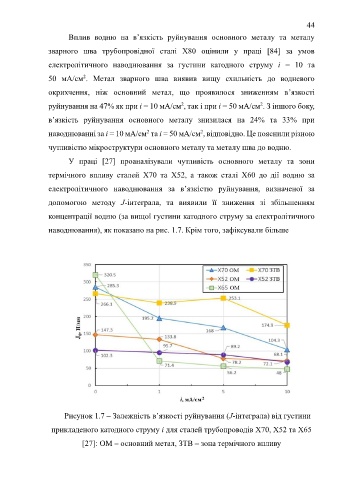

Рисунок 1.7 – Залежність в’язкості руйнування (J-інтеграла) від густини

прикладеного катодного струму і для сталей трубопроводів X70, X52 та X65

[27]: ОМ – основний метал, ЗТВ – зона термічного впливу
