Page 42 - Дисертаця Венгринюк
P. 42
42
а
б

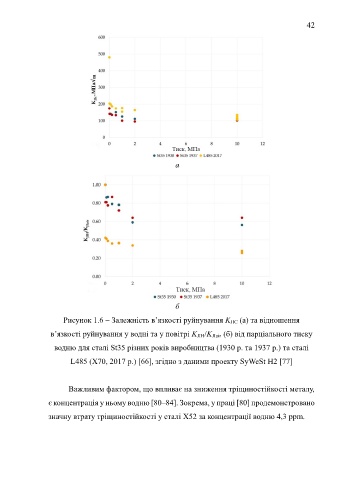

Рисунок 1.6 – Залежність в’язкості руйнування K JIС (a) та відношення
в’язкості руйнування у водні та у повітрі K JIH/K JIair (б) від парціального тиску
водню для сталі St35 різних років виробництва (1930 р. та 1937 р.) та сталі
L485 (X70, 2017 р.) [66], згідно з даними проекту SyWeSt H2 [77]
Важливим фактором, що впливає на зниження тріщиностійкості металу,
є концентрація у ньому водню [80–84]. Зокрема, у праці [80] продемонстровано
значну втрату тріщиностійкості у сталі X52 за концентрації водню 4,3 ppm.
