Page 50 - Дисертаця Венгринюк

50

тиску сталь X70 характеризується істотним зниженням пластичності та

ударної в’язкості. Водночас сталі з більш дрібнозернистою феритно-

бейнітною структурою демонструють підвищений опір водневому

розтріскуванню завдяки більшій кількості пасток для водню [98].

У праці [99] встановлено, що в’язкість руйнування для попередньо

електролітично наводнених зразків з трубопровідної сталі Х70 K IQ

зменшується лінійно пропорційно до концентрації водню у діапазоні значень

1…7 ppm (рис. 1.12).

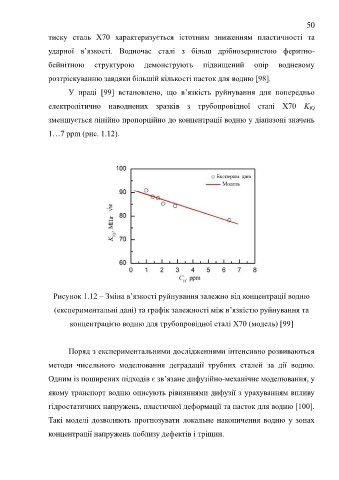

Рисунок 1.12 – Зміна в’язкості руйнування залежно від концентрації водню

(експериментальні дані) та графік залежності між в’язкістю руйнування та

концентрацією водню для трубопровідної сталі Х70 (модель) [99]

Поряд з експериментальними дослідженнями інтенсивно розвиваються

методи чисельного моделювання деградації трубних сталей за дії водню.

Одним із поширених підходів є зв’язане дифузійно-механічне моделювання, у

якому транспорт водню описують рівняннями дифузії з урахуванням впливу

гідростатичних напружень, пластичної деформації та пасток для водню [100].

Такі моделі дозволяють прогнозувати локальне накопичення водню у зонах

концентрації напружень поблизу дефектів і тріщин.
