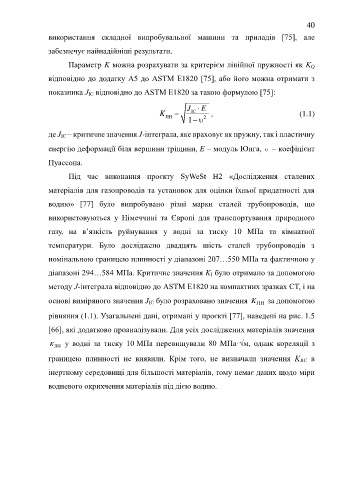

Page 40 - Дисертаця Венгринюк

40

використання складної випробувальної машини та приладів [75], але

забезпечує найнадійніші результати.

Параметр K можна розрахувати за критерієм лінійної пружності як K Q

відповідно до додатку A5 до ASTM E1820 [75], або його можна отримати з

показника J IС відповідно до ASTM E1820 за такою формулою [75]:

J  E
K = ІС , (1.1)
1−  2
JІH
де J IС – критичне значення J-інтеграла, яке враховує як пружну, так і пластичну

енергію деформації біля вершини тріщини, E – модуль Юнга,  – коефіцієнт

Пуассона.

Під час виконання проєкту SyWeSt H2 «Дослідження сталевих

матеріалів для газопроводів та установок для оцінки їхньої придатності для

водню» [77] було випробувано різні марки сталей трубопроводів, що

використовуються у Німеччині та Європі для транспортування природного

газу, на в’язкість руйнування у водні за тиску 10 МПа та кімнатної

температури. Було досліджено двадцять шість сталей трубопроводів з

номінальною границею плинності у діапазоні 207…550 МПа та фактичною у

діапазоні 294…584 МПа. Критичне значення K I було отримано за допомогою

методу J-інтеграла відповідно до ASTM E1820 на компактних зразках CT, і на

основі виміряного значення J IС було розраховано значення K JІH за допомогою

рівняння (1.1). Узагальнені дані, отримані у проєкті [77], наведені на рис. 1.5

[66], які додатково проаналізували. Для усіх досліджених матеріалів значення

K у водні за тиску 10 МПа перевищували 80 МПа·√м, однак кореляції з
JІH

границею плинності не виявили. Крім того, не визначали значення K JIС в

інертному середовищі для більшості матеріалів, тому немає даних щодо міри

водневого окрихчення матеріалів під дією водню.
