35

а б

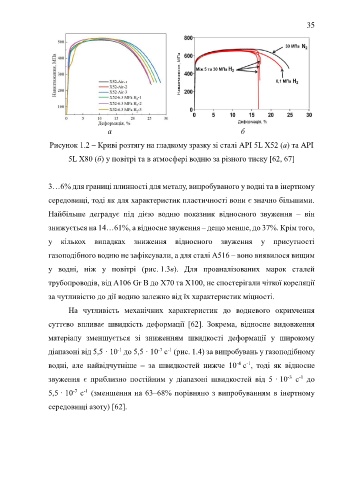

Рисунок 1.2 – Криві розтягу на гладкому зразку зі сталі API 5L X52 (а) та API

5L X80 (б) у повітрі та в атмосфері водню за різного тиску [62, 67]

3…6% для границі плинності для металу, випробуваного у водні та в інертному

середовищі, тоді як для характеристик пластичності вони є значно більшими.

Найбільше деградує під дією водню показник відносного звуження – він

знижується на 14…61%, а відносне звуження – дещо менше, до 37%. Крім того,

у кількох випадках зниження відносного звуження у присутності

газоподібного водню не зафіксували, а для сталі A516 – воно виявилося вищим

у водні, ніж у повітрі (рис. 1.3в). Для проаналізованих марок сталей

трубопроводів, від A106 Gr B до X70 та X100, не спостерігали чіткої кореляції

за чутливістю до дії водню залежно від їх характеристик міцності.

На чутливість механічних характеристик до водневого окрихчення

суттєво впливає швидкість деформації [62]. Зокрема, відносне видовження

матеріалу зменшується зі зниженням швидкості деформації у широкому

-1
-7
-1
діапазоні від 5,5 · 10 до 5,5 · 10 с (рис. 1.4) за випробувань у газоподібному
-1
-4
водні, але найвідчутніше – за швидкостей нижче 10 с , тоді як відносне
-1
-3
звуження є приблизно постійним у діапазоні швидкостей від 5 · 10 с до
-1
-7
5,5 · 10 с (зменшення на 63–68% порівняно з випробуванням в інертному
середовищі азоту) [62].
