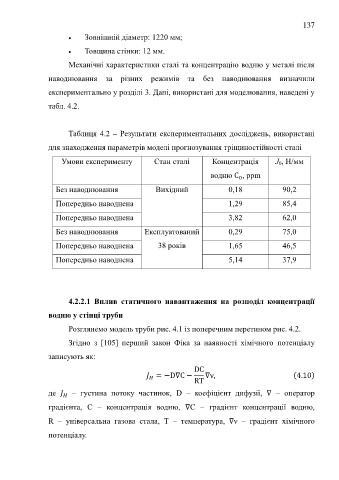

137

• Зовнішній діаметр: 1220 мм;

• Товщина стінки: 12 мм.
Механічні характеристики сталі та концентрацію водню у металі після

наводнювання за різних режимів та без наводнювання визначили

експериментально у розділі 3. Дані, використані для моделювання, наведені у

табл. 4.2.

Таблиця 4.2 – Результати експериментальних досліджень, використані

для знаходження параметрів моделі прогнозування тріщиностійкості сталі

Умови експерименту Стан сталі Концентрація J 0, Н/мм

водню C , ppm
0
Без наводнювання Вихідний 0,18 90,2

Попередньо наводнена 1,29 85,4

Попередньо наводнена 3,82 62,0

Без наводнювання Експлуатований 0,29 75,0

Попередньо наводнена 38 років 1,65 46,5

Попередньо наводнена 5,14 37,9

4.2.2.1 Вплив статичного навантаження на розподіл концентрації

водню у стінці труби

Розглянемо модель труби рис. 4.1 із поперечним перетином рис. 4.2.

Згідно з [105] перший закон Фіка за наявності хімічного потенціалу

записують як:

DC
= −D∇C − ∇ν, (4.10)

RT
де – густина потоку частинок, D – коефіцієнт дифузії, ∇ – оператор

градієнта, C – концентрація водню, ∇C – градієнт концентрації водню,
R – універсальна газова стала, T – температура, ∇ν – градієнт хімічного

потенціалу.
