Page 117 - Дисертаця Венгринюк

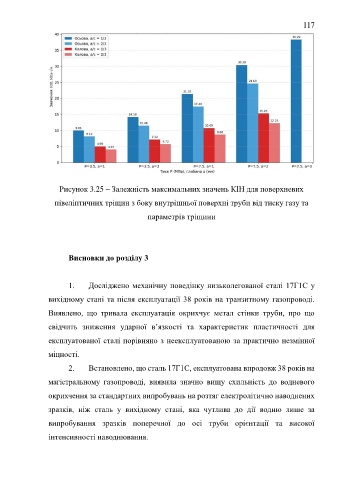

117

Рисунок 3.25 – Залежність максимальних значень КІН для поверхневих

півеліптичних тріщин з боку внутрішньої поверхні труби від тиску газу та
параметрів тріщини

Висновки до розділу 3

1. Досліджено механічну поведінку низьколегованої сталі 17Г1С у

вихідному стані та після експлуатації 38 років на транзитному газопроводі.

Виявлено, що тривала експлуатація окрихчує метал стінки труби, про що

свідчить зниження ударної в’язкості та характеристик пластичності для

експлуатованої сталі порівняно з неексплуатованою за практично незмінної

міцності.

2. Встановлено, що сталь 17Г1С, експлуатована впродовж 38 років на

магістральному газопроводі, виявила значно вищу схильність до водневого

окрихчення за стандартних випробувань на розтяг електролітично наводнених

зразків, ніж сталь у вихідному стані, яка чутлива до дії водню лише за

випробування зразків поперечної до осі труби орієнтації та високої

інтенсивності наводнювання.
