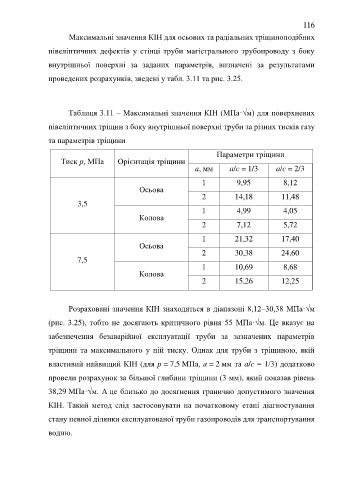

116

Максимальні значення КІН для осьових та радіальних тріщиноподібних

півеліптичних дефектів у стінці труби магістрального трубопроводу з боку

внутрішньої поверхні за заданих параметрів, визначені за результатами

проведених розрахунків, зведені у табл. 3.11 та рис. 3.25.

Таблиця 3.11 – Максимальні значення КІН (МПа·√м) для поверхневих

півеліптичних тріщин з боку внутрішньої поверхні труби за різних тисків газу

та параметрів тріщини

Параметри тріщини
Тиск p, MПa Орієнтація тріщини
a, мм a/c = 1/3 a/c = 2/3

1 9,95 8,12
Осьова
2 14,18 11,48
3,5
1 4,99 4,05
Колова
2 7,12 5,72

1 21,32 17,40
Осьова
2 30,38 24,60
7,5
1 10,69 8,68
Колова
2 15,26 12,25

Розраховані значення КІН знаходяться в діапазоні 8,12–30,38 МПа·√м

(рис. 3.25), тобто не досягають критичного рівня 55 МПа·√м. Це вказує на

забезпечення безаварійної експлуатації труби за зазначених параметрів

тріщини та максимального у ній тиску. Однак для труби з тріщиною, якій

властивий найвищий КІН (для p = 7,5 MПа, а = 2 мм та a/c = 1/3) додатково

провели розрахунок за більшої глибини тріщини (3 мм), який показав рівень

38,29 МПа·√м. А це близько до досягнення гранично допустимого значення

КІН. Такий метод слід застосовувати на початковому етапі діагностування

стану певної ділянки експлуатованої труби газопроводів для транспортування

водню.
