Page 35 - Dys_Usov 2021
P. 35

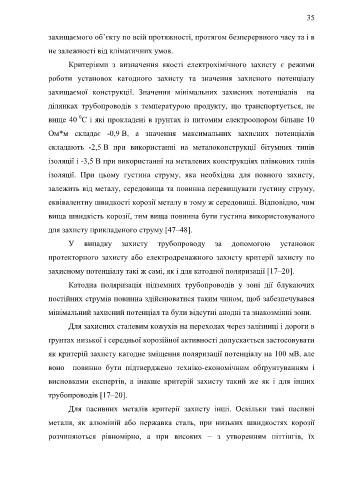

35
захищаємого об’єкту по всій протяжності, протягом безперервного часу та і в
не залежності від кліматичних умов.
Критеріями з визначення якості електрохімічного захисту є режими
роботи установок катодного захисту та значення захисного потенціалу
захищаємої конструкції. Значення мінімальних захисних потенціалів на
ділянках трубопроводів з температурою продукту, що транспортується, не
0
вище 40 С і які прокладені в ґрунтах із питомим електроопором більше 10
Ом*м складає -0,9 В, а значення максимальних захисних потенціалів
складають -2,5 В при використанні на металоконструкції бітумних типів
ізоляції і -3,5 В при використанні на металевих конструкціях плівкових типів
ізоляції. При цьому густина струму, яка необхідна для повного захисту,
залежить від металу, середовища та повинна перевищувати густину струму,
еквівалентну швидкості корозії металу в тому ж середовищі. Відповідно, чим
вища швидкість корозії, тим вища повинна бути густина використовуваного
для захисту прикладеного струму [47–48].
У випадку захисту трубопроводу за допомогою установок
протекторного захисту або електродренажного захисту критерії захисту по
захисному потенціалу такі ж самі, як і для катодної поляризації [17–20].
Катодна поляризація підземних трубопроводів у зоні дії блукаючих
постійних струмів повинна здійснюватися таким чином, щоб забезпечувався
мінімальний захисний потенціал та були відсутні анодні та знакозмінні зони.
Для захисних сталевим кожухів на переходах через залізниці і дороги в
ґрунтах низької і середньої корозійної активності допускається застосовувати
як критерій захисту катодне зміщення поляризації потенціалу на 100 мВ, але
воно повинно бути підтверджено техніко-економічним обґрунтуванням і
висновками експертів, а інакше критерій захисту такий же як і для інших
трубопроводів [17–20].
Для пасивних металів критерії захисту інші. Оскільки такі пасивні
метали, як алюміній або нержавка сталь, при низьких швидкостях корозії
розчиняються рівномірно, а при високих – з утворенням піттінгів, їх
