52

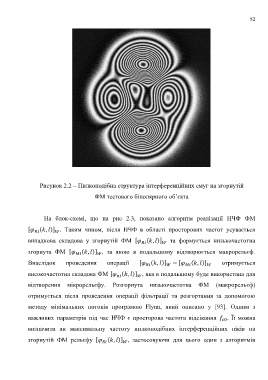

Рисунок 2.2 – Пилкоподібна структура інтерференційних смуг на згорнутій

ФМ тестового біполярного об’єкта

На блок-схемі, що на рис 2.3, показано алгоритм реалізації НЧФ ФМ

[ (, )] . Таким чином, після НЧФ в області просторових частот усувається

випадкова складова у згорнутій ФМ [ (, )] та формується низькочастотна

згорнута ФМ [ (, )] , за якою в подальшому відтворюється макрорельєф.

Внаслідок проведення операції [ (, )] − [ (, )] отримується

високочастотна складова ФМ [ (, )] , яка в подальшому буде використана для

відтворення мікрорельєфу. Розгорнута низькочастотна ФМ (макрорельєф)
отримується після проведення операції фільтрації та розгортання за допомогою

методу мінімальних потоків програмою Flynn, який описано у [93]. Одним з

важливих параметрів під час НЧФ є просторова частота відсікання . Її можна
0
визначити як максимальну частоту пилкоподібних інтерференційних піків на

згорнутій ФМ рельєфу [ (, )] , застосовуючи для цього один з алгоритмів
