55


               Мікрорельєф            Шорсткість            Макрорельєф             Хвилястість










                                                                                                        λ*,мкм
                                                                                                           m
               0       λ c0*    100               200      λ c*     300               400               500
                                0                 0                 0                 0                 0


                                                                             ∗

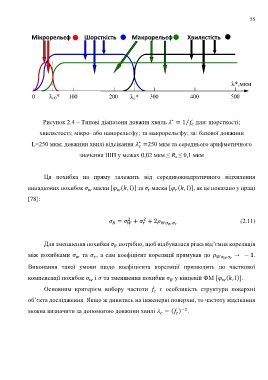

                    Рисунок 2.4 – Типові діапазони довжин хвиль  = 1   для: шорсткості;
                                                                                   ⁄

                   хвилястості; мікро- або нанорельєфу; та макрорельєфу; за: базової довжини
                                                               ∗
               L=250 мкм; довжини хвилі відсікання  =250 мкм та середнього арифметичного

                                    значення ШП у межах 0,02 мкм ≤ R a ≤ 0,1 мкм



                     Ця  похибка  на  пряму  залежить  від  середньоквадратичного  відхилення

             випадкових похибок   маски [ (, )] та   маски [ (, )], як це показано у праці




             [78]:


                                                          2
                                                                 2
                                                  =  +  + 2                                                (2.11)





                     Для зменшення похибки   потрібно, щоб відбувалася різка від’ємна кореляція

             між похибками    та  , а сам коефіцієнт кореляції прямував до                    →   − 1.



             Виконання  такої  умови  щодо  коефіцієнта  кореляції  призводить  до  часткової
             компенсації похибок   і  та зменшення похибки   у кінцевій ФM [ (, )].



                     Основним  критерієм  вибору  частоти     є  особливість  структури  поверхні

             об’єкта дослідження. Якщо ж дивитись на інженерні поверхні, то частоту відсікання

             можна визначити за допомогою довжини хвилі  = ( )                −1 .
