56

                            Обчислення оптимальної

                                частоти відсічки f
                                                         c0


                                     Розширення діапазону ФМ: –[ (k,l)] 
                                                                                     Ri
                                                                                             w



                                Виділення [ (k,l)]         w
                                                   Мc

                                                          Виділення ' (k,l)
                                                                            nc

                                   Розгортання           Усунення сингулярностей




                              (k,l)= (k,l)+  (k,l)                    Перетворення до
                                          Мc
                                                       nc
                               Rc
                                                                              [ (k,l)]
                                                                                 W
                                                                                          w
                              Екстрагування  (k,l)
                                                     W
                                                                   Екстрагування ' (k,l)
                                                                                            r
                             Обчислення оптималь-
                              ної частоти відсічки f              Усунення сингулярностей
                                                            c

                                                    (k,l)= (k,l)+  (k,l)
                                                                           r
                                                                W
                                                     R

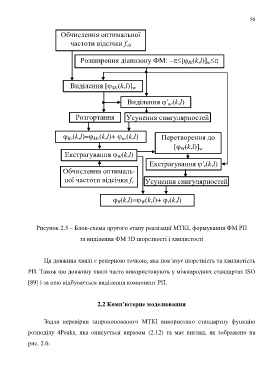

                 Рисунок 2.5 – Блок-схема другого етапу реалізації МТКІ, формування ФМ РП

                                    та виділення ФМ 3D шорсткості і хвилястості



                     Ця довжина хвилі є реперною точкою, яка пов’язує шорсткість та хвилястість

             РП. Також цю довжину хвилі часто використовують у міжнародних стандартах ISO

             [89] і за нею відбувається виділення компонент РП.



                                            2.2 Комп’ютерне моделювання



                     Задля  перевірки  запропонованого  МТКІ  використано  стандартну  функцію

             розподілу  4Peaks,  яка  описується  виразом  (2.12)  та  має  вигляд,  як  зображено  на

             рис. 2.6.
