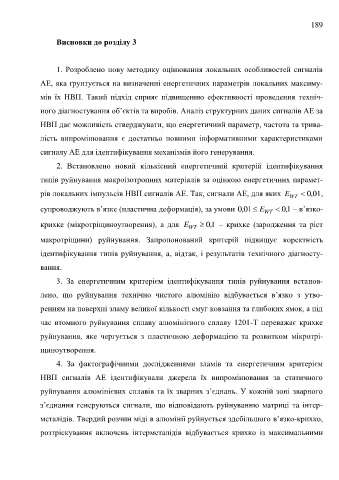

Page 189 - dyser_Stankevych

189

Висновки до розділу 3

1. Розроблено нову методику оцінювання локальних особливостей сигналів

АЕ, яка ґрунтується на визначенні енергетичних параметрів локальних максиму-

мів їх НВП. Такий підхід сприяє підвищенню ефективності проведення техніч-

ного діагностування об’єктів та виробів. Аналіз структурних даних сигналів АЕ за

НВП дає можливість стверджувати, що енергетичний параметр, частота та трива-

лість випромінювання є достатньо повними інформативними характеристиками

сигналу АЕ для ідентифікування механізмів його генерування.

2. Встановлено новий кількісний енергетичний критерій ідентифікування

типів руйнування макроізотропних матеріалів за оцінкою енергетичних парамет-

рів локальних імпульсів НВП сигналів АЕ. Так, сигнали АЕ, для яких E WT  , 0 01,

супроводжують в’язке (пластична деформація), за умови 01,0  E WT  1 , 0 – в’язко-

крихке (мікротріщиноутворення), а для E WT  1 , 0 – крихке (зародження та ріст

макротріщини) руйнування. Запропонований критерій підвищує коректність

ідентифікування типів руйнування, а, відтак, і результатів технічного діагносту-

вання.

3. За енергетичним критерієм ідентифікування типів руйнування встанов-

лено, що руйнування технічно чистого алюмінію відбувається в’язко з утво-

ренням на поверхні зламу великої кількості смуг ковзання та глибоких ямок, а під

час втомного руйнування сплаву алюмінієвого сплаву 1201-Т переважає крихке

руйнування, яке чергується з пластичною деформацією та розвитком мікротрі-

щиноутворення.

4. За фактографічними дослідженнями зламів та енергетичним критерієм

НВП сигналів АЕ ідентифікували джерела їх випромінювання за статичного

руйнування алюмінієвих сплавів та їх зварних з’єднань. У кожній зоні зварного

з’єднання генеруються сигнали, що відповідають руйнуванню матриці та інтер-

металідів. Твердий розчин міді в алюмінії руйнується здебільшого в’язко-крихко,

розтріскування включень інтерметалідів відбувається крихко із максимальними
