107

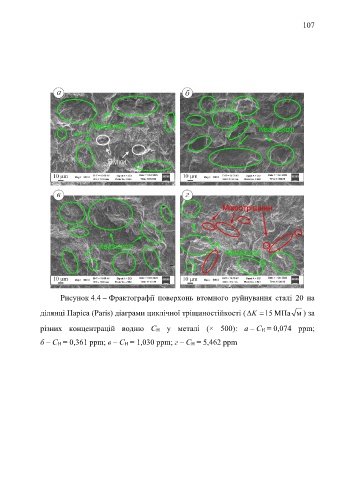

Рисунок 4.4 – Фрактографії поверхонь втомного руйнування сталі 20 на

ділянці Паріса (Paris) діаграми циклічної тріщиностійкості ( K  15 MПa м ) за

різних концентрацій водню CH у металі (× 500): а – CH = 0,074 ppm;

б – CH = 0,361 ppm; в – CH = 1,030 ppm; г – CH = 5,462 ppm
