111

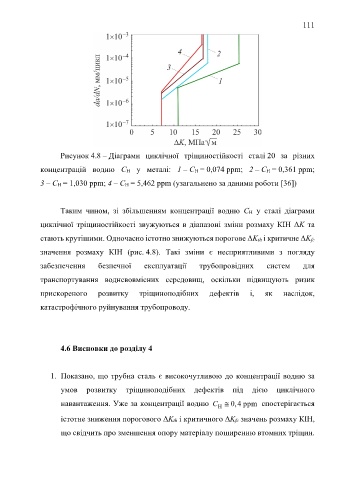

Рисунок 4.8 – Діаграми циклічної тріщиностійкості сталі 20 за різних

концентрацій водню CH у металі: 1 – CH = 0,074 ppm; 2 – CH = 0,361 ppm;

3 – CH = 1,030 ppm; 4 – CH = 5,462 ppm (узагальнено за даними роботи [36])

Таким чином, зі збільшенням концентрації водню CH у сталі діаграми

циклічної тріщиностійкості звужуються в діапазоні зміни розмаху КІН ΔK та

стають крутішими. Одночасно істотно знижуються порогове ΔKth і критичне ΔKfc

значення розмаху КІН (рис. 4.8). Такі зміни є несприятливими з погляду

забезпечення безпечної експлуатації трубопровідних систем для

транспортування водневовмісних середовищ, оскільки підвищують ризик

прискореного розвитку тріщиноподібних дефектів і, як наслідок,

катастрофічного руйнування трубопроводу.

4.6 Висновки до розділу 4

1. Показано, що трубна сталь є високочутливою до концентрації водню за

умов розвитку тріщиноподібних дефектів під дією циклічного

навантаження. Уже за концентрації водню C  0,4 ppm спостерігається
H

істотне зниження порогового ΔKth і критичного ΔKfc значень розмаху КІН,

що свідчить про зменшення опору матеріалу поширенню втомних тріщин.
