Page 110 - Microsoft Word - Soviak_PhD_Thesis_Version_fin

110

подальшого росту наявних тріщиноподібних дефектів, навіть незначних за

розмірами, а також прискорює досягнення критичних розмірів іншими дефектами,

що може призвести до катастрофічного руйнування елемента конструкції.

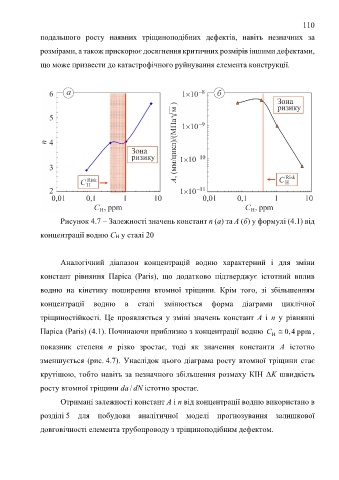

Рисунок 4.7 – Залежності значень констант n (а) та A (б) у формулі (4.1) від
концентрації водню CH у сталі 20

Аналогічний діапазон концентрацій водню характерний і для зміни

констант рівняння Паріса (Paris), що додатково підтверджує істотний вплив

водню на кінетику поширення втомної тріщини. Крім того, зі збільшенням

концентрації водню в сталі змінюється форма діаграми циклічної

тріщиностійкості. Це проявляється у зміні значень констант A і n у рівнянні

Паріса (Paris) (4.1). Починаючи приблизно з концентрації водню C  0,4 ppm ,
H
показник степеня n різко зростає, тоді як значення константи A істотно

зменшується (рис. 4.7). Унаслідок цього діаграма росту втомної тріщини стає

крутішою, тобто навіть за незначного збільшення розмаху КІН ΔK швидкість

росту втомної тріщини da / dN істотно зростає.
Отримані залежності констант A і n від концентрації водню використано в

розділі 5 для побудови аналітичної моделі прогнозування залишкової

довговічності елемента трубопроводу з тріщиноподібним дефектом.
