109

4.5 Аналіз впливу водню на тріщиностійкість трубної сталі за умов

втомного (циклічного) навантаження

Поданий нижче аналіз ґрунтується на власних результатах досліджень, а

також на даних, наведених у роботі [36]. Отримані результати свідчать, що трубна

сталь є високочутливою до концентрації водню за умов розвитку тріщиноподібних

дефектів під дією циклічного навантаження. Уже за концентрації водню

C  0,4 ppm спостерігається істотне зниження таких базових параметрів
H

циклічної тріщиностійкості, як порогове ΔKth і критичне ΔKfc значення розмаху

КІН, порівняно з ненаводненим матеріалом у вихідному стані (рис. 4.6).

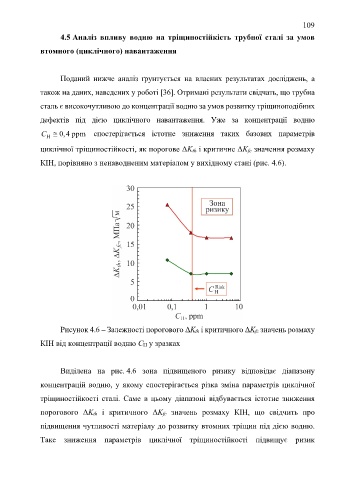

Рисунок 4.6 – Залежності порогового ΔKth і критичного ΔKfc значень розмаху

КІН від концентрації водню CH у зразках

Виділена на рис. 4.6 зона підвищеного ризику відповідає діапазону

концентрацій водню, у якому спостерігається різка зміна параметрів циклічної

тріщиностійкості сталі. Саме в цьому діапазоні відбувається істотне зниження

порогового ΔKth і критичного ΔKfc значень розмаху КІН, що свідчить про

підвищення чутливості матеріалу до розвитку втомних тріщин під дією водню.

Таке зниження параметрів циклічної тріщиностійкості підвищує ризик
