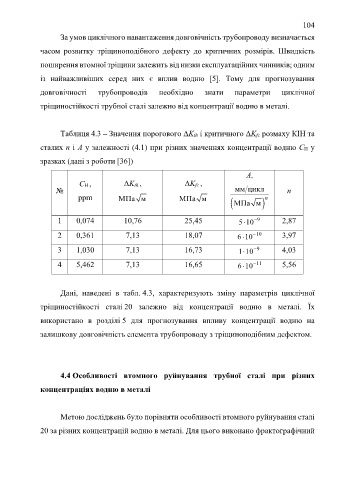

104

За умов циклічного навантаження довговічність трубопроводу визначається

часом розвитку тріщиноподібного дефекту до критичних розмірів. Швидкість

поширення втомної тріщини залежить від низки експлуатаційних чинників; одним

із найважливіших серед них є вплив водню [5]. Тому для прогнозування

довговічності трубопроводів необхідно знати параметри циклічної

тріщиностійкості трубної сталі залежно від концентрації водню в металі.

Таблиця 4.3 – Значення порогового ΔKth і критичного ΔKfc розмаху КІН та

сталих n і A у залежності (4.1) при різних значеннях концентрації водню CH у

зразках (дані з роботи [36])

A,
CH , ΔKth , ΔKfc ,
№ мм цикл n
ppm MПa м MПa м  MПa м  n


9
1 0,074 10,76 25,45 510 2,87

2 0,361 7,13 18,07 610  10 3,97


3 1,030 7,13 16,73 110 4,03
9

4 5,462 7,13 16,65 610  11 5,56


Дані, наведені в табл. 4.3, характеризують зміну параметрів циклічної

тріщиностійкості сталі 20 залежно від концентрації водню в металі. Їх

використано в розділі 5 для прогнозування впливу концентрації водню на

залишкову довговічність елемента трубопроводу з тріщиноподібним дефектом.

4.4 Особливості втомного руйнування трубної сталі при різних

концентраціях водню в металі

Метою досліджень було порівняти особливості втомного руйнування сталі

20 за різних концентрацій водню в металі. Для цього виконано фрактографічний
