Page 108 - Microsoft Word - Soviak_PhD_Thesis_Version_fin

108

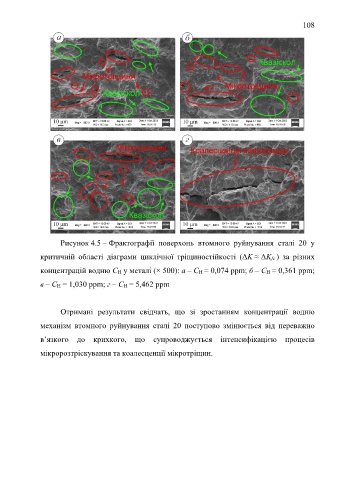

Рисунок 4.5 – Фрактографії поверхонь втомного руйнування сталі 20 у

критичній області діаграми циклічної тріщиностійкості (ΔK ≈ ΔKfc ) за різних

концентрацій водню CH у металі (× 500): а – CH = 0,074 ppm; б – CH = 0,361 ppm;

в – CH = 1,030 ppm; г – CH = 5,462 ppm

Отримані результати свідчать, що зі зростанням концентрації водню

механізм втомного руйнування сталі 20 поступово змінюється від переважно

в’язкого до крихкого, що супроводжується інтенсифікацією процесів

мікророзтріскування та коалесценції мікротріщин.
