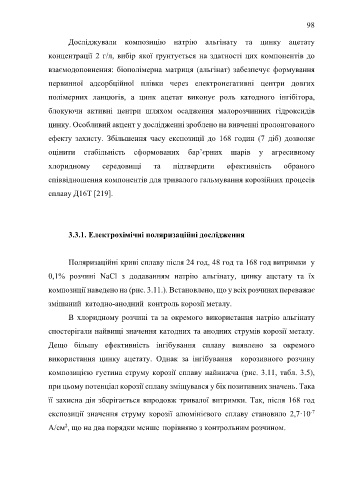

Page 98 - Дисертація_Сободош_Наталія_Йосипівна

98

Досліджували композицію натрію альгінату та цинку ацетату

концентрації 2 г/л, вибір якої ґрунтується на здатності цих компонентів до

взаємодоповнення: біополімерна матриця (альгінат) забезпечує формування

первинної адсорбційної плівки через електронегативні центри довгих

полімерних ланцюгів, а цинк ацетат виконує роль катодного інгібітора,

блокуючи активні центри шляхом осадження малорозчинних гідроксидів

цинку. Особливий акцент у дослідженні зроблено на вивченні пролонгованого

ефекту захисту. Збільшення часу експозиції до 168 годин (7 діб) дозволяє

оцінити стабільність сформованих бар’єрних шарів у агресивному

хлоридному середовищі та підтвердити ефективність обраного

співвідношення компонентів для тривалого гальмування корозійних процесів

сплаву Д16Т [219].

3.3.1. Електрохімічні поляризаційні дослідження

Поляризаційні криві сплаву після 24 год, 48 год та 168 год витримки у

0,1% розчині NaCl з додаванням натрію альгінату, цинку ацетату та їх
композиції наведено на (рис. 3.11.). Встановлено, що у всіх розчинах переважає

змішаний катодно-анодний контроль корозії металу.
В хлоридному розчині та за окремого використання натрію альгінату

спостерігали найвищі значення катодних та анодних струмів корозії металу.

Дещо більшу ефективність інгібування сплаву виявлено за окремого

використання цинку ацетату. Однак за інгібування корозивного розчину

композицією густина струму корозії сплаву найнижча (рис. 3.11, табл. 3.5),

при цьому потенціал корозії сплаву зміщувався у бік позитивних значень. Така

її захисна дія зберігається впродовж тривалої витримки. Так, після 168 год

-7
експозиції значення струму корозії алюмінієвого сплаву становило 2,7·10

2
A/см , що на два порядки менше порівняно з контрольним розчином.
