Page 95 - Дисертація_Сободош_Наталія_Йосипівна
P. 95
95
a б
в г

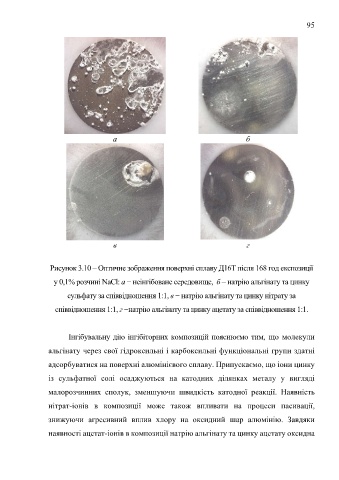

Рисунок 3.10 – Оптичне зображення поверхні сплаву Д16Т після 168 год експозиції
у 0,1% розчині NaCl: a − неінгібоване середовище, б – натрію альгінату та цинку
сульфату за співвідношення 1:1, в − натрію альгінату та цинку нітрату за
співвідношення 1:1, г −натрію альгінату та цинку ацетату за співвідношення 1:1.
Інгібувальну дію інгібіторних композицій пояснюємо тим, що молекули
альгінату через свої гідроксильні і карбоксильні функціональні групи здатні
адсорбуватися на поверхні алюмінієвого сплаву. Припускаємо, що іони цинку
із сульфатної солі осаджуються на катодних ділянках металу у вигляді
малорозчинних сполук, зменшуючи швидкість катодної реакції. Наявність
нітрат-іонів в композиції може також впливати на процеси пасивації,
знижуючи агресивний вплив хлору на оксидний шар алюмінію. Завдяки
наявності ацетат-іонів в композиції натрію альгінату та цинку ацетату оксидна
