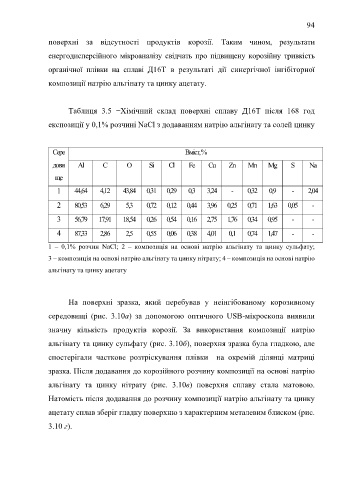

Page 94 - Дисертація_Сободош_Наталія_Йосипівна

94

поверхні за відсутності продуктів корозії. Таким чином, результати

енергодисперсійного мікроаналізу свідчать про підвищену корозійну тривкість

органічної плівки на сплаві Д16Т в результаті дії синергічної інгібіторної

композиції натрію альгінату та цинку ацетату.

Таблиця 3.5 −Хімічний склад поверхні сплаву Д16Т після 168 год

експозиції у 0,1% розчині NaCl з додаванням натрію альгінату та солей цинку

Сере Вміст, %

дови Al C O Si Cl Fe Cu Zn Mn Mg S Na

ще

1 44,64 4,12 43,84 0,31 0,29 0,3 3,24 - 0,32 0,9 - 2,04

2 80,53 6,29 5,3 0,72 0,12 0,44 3,96 0,25 0,71 1,63 0,05 -

3 56,79 17,91 18,54 0,26 0,54 0,16 2,75 1,76 0,34 0,95 - -

4 87,33 2,86 2,5 0,55 0,06 0,38 4,01 0,1 0,74 1,47 - -

1 – 0,1% розчин NaCl; 2 – композиція на основі натрію альгінату та цинку сульфату;

3 – композиція на основі натрію альгінату та цинку нітрату; 4 – композиція на основі натрію
альгінату та цинку ацетату

На поверхні зразка, який перебував у неінгібованому корозивному

середовищі (рис. 3.10а) за допомогою оптичного USB-мікроскопа виявили

значну кількість продуктів корозії. За використання композиції натрію

альгінату та цинку сульфату (рис. 3.10б), поверхня зразка була гладкою, але

спостерігали часткове розтріскування плівки на окремій ділянці матриці

зразка. Після додавання до корозійного розчину композиції на основі натрію

альгінату та цинку нітрату (рис. 3.10в) поверхня сплаву стала матовою.

Натомість після додавання до розчину композиції натрію альгінату та цинку

ацетату сплав зберіг гладку поверхню з характерним металевим блиском (рис.

3.10 г).
