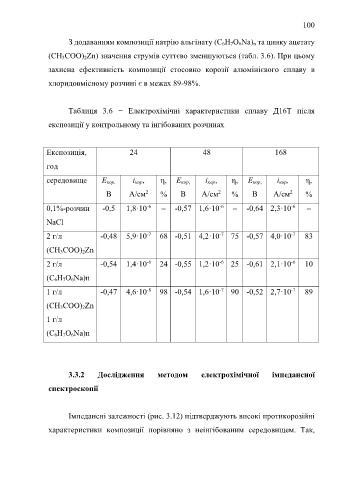

Page 100 - Дисертація_Сободош_Наталія_Йосипівна

100

З додаванням композиції натрію альгінату (C 6H 7O 6Na) n та цинку ацетату

(СH 3COO) 2Zn) значення струмів суттєво зменшуються (табл. 3.6). При цьому

захисна ефективність композиції стосовно корозії алюмінієвого сплаву в

хлоридовмісному розчині є в межах 89-98%.

Таблиця 3.6 − Електрохімічні характеристики сплаву Д16Т після

експозиції у контрольному та інгібованих розчинах

Експозиція, 24 48 168

год

середовище E кор, і кор, η, E кор, і кор, η, E кор, і кор, η,

2
В A/cм % В A/cм % В A/cм %
2
2
-6
0,1%-розчин -0,5 1,8·10 – -0,57 1,6·10 – -0,64 2,3·10 –
-6
-6
NaCl
-7
-7
-7
2 г/л -0,48 5,9·10 68 -0,51 4,2·10 75 -0,57 4,0·10 83
(СH 3COO) 2Zn
-6
-6
-6
2 г/л -0,54 1,4·10 24 -0,55 1,2·10 25 -0,61 2,1·10 10
(C 6H 7O 6Na)n
-8
-7
-7
1 г/л -0,47 4,6·10 98 -0,54 1,6·10 90 -0,52 2,7·10 89
(СH 3COO) 2Zn
1 г/л

(C 6H 7O 6Na)n

3.3.2 Дослідження методом електрохімічної імпедансної

спектроскопії

Імпедансні залежності (рис. 3.12) підтверджують високі протикорозійні

характеристики композиції порівняно з неінгібованим середовищем. Так,
