Page 96 - Дисертація_Сободош_Наталія_Йосипівна
P. 96
96

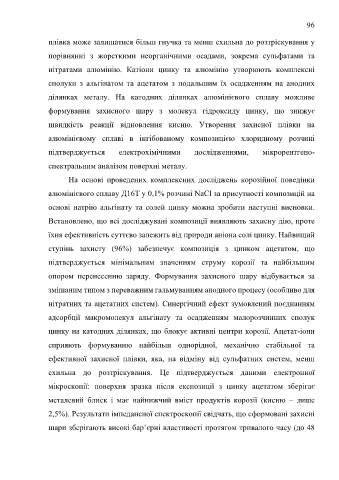

плівка може залишатися більш гнучка та менш схильна до розтріскування у
порівнянні з жорсткими неорганічними осадами, зокрема сульфатами та
нітратами алюмінію. Катіони цинку та алюмінію утворюють комплексні
сполуки з альгінатом та ацетатом з подальшим їх осадженням на анодних
ділянках металу. На катодних ділянках алюмінієвого сплаву можливе
формування захисного шару з молекул гідроксиду цинку, що знижує
швидкість реакції відновлення кисню. Утворення захисної плівки на
алюмінієвому сплаві в інгібованому композицією хлоридному розчині
підтверджується електрохімічними дослідженнями, мікрорентгено-
спектральним аналізом поверхні металу.
На основі проведених комплексних досліджень корозійної поведінки
алюмінієвого сплаву Д16Т у 0,1% розчині NaCl за присутності композицій на
основі натрію альгінату та солей цинку можна зробити наступні висновки.
Встановлено, що всі досліджувані композиції виявляють захисну дію, проте
їхня ефективність суттєво залежить від природи аніона солі цинку. Найвищий
ступінь захисту (96%) забезпечує композиція з цинком ацетатом, що
підтверджується мінімальним значенням струму корозії та найбільшим
опором перенесенню заряду. Формування захисного шару відбувається за
змішаним типом з переважним гальмуванням анодного процесу (особливо для
нітратних та ацетатних систем). Синергічний ефект зумовлений поєднанням
адсорбції макромолекул альгінату та осадженням малорозчинних сполук
цинку на катодних ділянках, що блокує активні центри корозії. Ацетат-іони
сприяють формуванню найбільш однорідної, механічно стабільної та
ефективної захисної плівки, яка, на відміну від сульфатних систем, менш
схильна до розтріскування. Це підтверджується даними електронної
мікроскопії: поверхня зразка після експозиції з цинку ацетатом зберігає
металевий блиск і має найнижчий вміст продуктів корозії (кисню – лише
2,5%). Результати імпедансної спектроскопії свідчать, що сформовані захисні
шари зберігають високі бар’єрні властивості протягом тривалого часу (до 48
