Page 93 - Дисертація_Сободош_Наталія_Йосипівна
P. 93
93
a б
в г

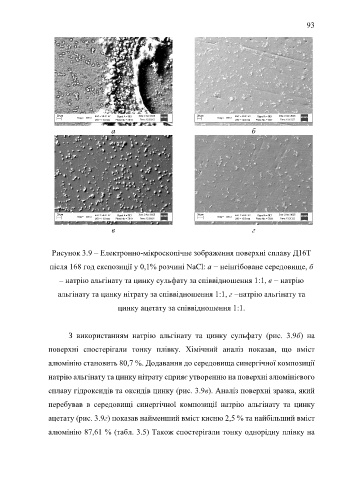

Рисунок 3.9 – Електронно-мікроскопічне зображення поверхні сплаву Д16Т
після 168 год експозиції у 0,1% розчині NaCl: a − неінгібоване середовище, б
– натрію альгінату та цинку сульфату за співвідношення 1:1, в − натрію
альгінату та цинку нітрату за співвідношення 1:1, г −натрію альгінату та
цинку ацетату за співвідношення 1:1.
З використанням натрію альгінату та цинку сульфату (рис. 3.9б) на
поверхні спостерігали тонку плівку. Хімічний аналіз показав, що вміст
алюмінію становить 80,7 %. Додавання до середовища синергічної композиції
натрію альгінату та цинку нітрату сприяє утворенню на поверхні алюмінієвого
сплаву гідроксидів та оксидів цинку (рис. 3.9в). Аналіз поверхні зразка, який
перебував в середовищі синергічної композиції натрію альгінату та цинку
ацетату (рис. 3.9г) показав найменший вміст кисню 2,5 % та найбільший вміст
алюмінію 87,61 % (табл. 3.5) Також спостерігали тонку однорідну плівку на
