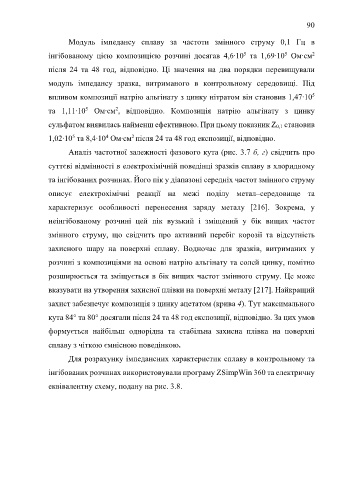

Page 90 - Дисертація_Сободош_Наталія_Йосипівна

90

Модуль імпедансу сплаву за частоти змінного струму 0,1 Гц в

5
5
2
інгібованому цією композицією розчині досягав 4,6∙10 та 1,69∙10 Ом∙см
після 24 та 48 год, відповідно. Ці значення на два порядки перевищували
модуль імпедансу зразка, витриманого в контрольному середовищі. Під

впливом композиції натрію альгінату з цинку нітратом він становив 1,47∙10
5
2
5
та 1,11∙10 Ом∙см , відповідно. Композиція натрію альгінату з цинку
сульфатом виявилась найменш ефективною. При цьому показник Z 0,1 становив

4
5
2
1,02∙10 та 8,4∙10 Ом∙см після 24 та 48 год експозиції, відповідно.
Аналіз частотної залежності фазового кута (рис. 3.7 б, г) свідчить про
суттєві відмінності в електрохімічній поведінці зразків сплаву в хлоридному

та інгібованих розчинах. Його пік у діапазоні середніх частот змінного струму

описує електрохімічні реакції на межі поділу метал–середовище та

характеризує особливості перенесення заряду металу [216]. Зокрема, у

неінгібованому розчині цей пік вузький і зміщений у бік вищих частот

змінного струму, що свідчить про активний перебіг корозії та відсутність

захисного шару на поверхні сплаву. Водночас для зразків, витриманих у
розчині з композиціями на основі натрію альгінату та солей цинку, помітно

розширюється та зміщується в бік вищих частот змінного струму. Це може
вказувати на утворення захисної плівки на поверхні металу [217]. Найкращий

захист забезпечує композиція з цинку ацетатом (крива 4). Тут максимального
кута 84° та 80° досягали після 24 та 48 год експозиції, відповідно. За цих умов

формується найбільш однорідна та стабільна захисна плівка на поверхні

сплаву з чіткою ємнісною поведінкою.

Для розрахунку імпедансних характеристик сплаву в контрольному та

інгібованих розчинах використовували програму ZSimpWin 360 та електричну

еквівалентну схему, подану на рис. 3.8.
