91

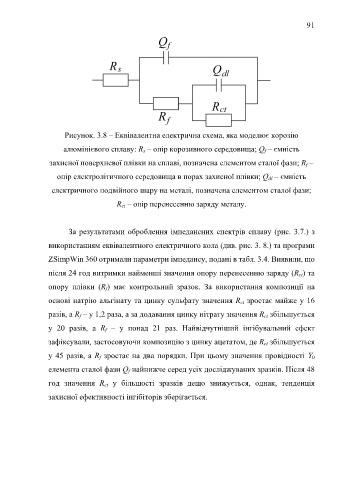

Рисунок. 3.8 – Еквівалентна електрична схема, яка моделює корозію

алюмінієвого сплаву: R s – опір корозивного середовища; Q f – ємність

захисної поверхневої плівки на сплаві, позначена елементом сталої фази; R f –

опір електролітичного середовища в порах захисної плівки; Q dl – ємність

електричного подвійного шару на металі, позначена елементом сталої фази;

R ct – опір перенесенню заряду металу.

За результатами оброблення імпедансних спектрів сплаву (рис. 3.7.) з

використанням еквівалентного електричного кола (див. рис. 3. 8.) та програми

ZSimpWin 360 отримали параметри імпедансу, подані в табл. 3.4. Виявили, що

після 24 год витримки найменші значення опору перенесенню заряду (R ct) та

опору плівки (R f) має контрольний зразок. За використання композиції на

основі натрію альгінату та цинку сульфату значення R ct зростає майже у 16

разів, а R f – у 1,2 раза, а за додавання цинку нітрату значення R ct збільшується

у 20 разів, а R f – у понад 21 раз. Найвідчутніший інгібувальний ефект

зафіксували, застосовуючи композицію з цинку ацетатом, де R ct збільшується

у 45 разів, а R f зростає на два порядки. При цьому значення провідності Y 0

елемента сталої фази Q f найнижче серед усіх досліджуваних зразків. Після 48

год значення R ct у більшості зразків дещо знижується, однак, тенденція

захисної ефективності інгібіторів зберігається.
