Page 88 - Дисертація_Сободош_Наталія_Йосипівна

88

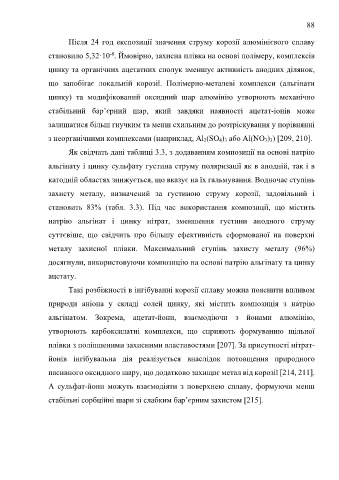

Після 24 год експозиції значення струму корозії алюмінієвого сплаву

-8
становило 5,32·10 . Ймовірно, захисна плівка на основі полімеру, комплексів
цинку та органічних ацетатних сполук зменшує активність анодних ділянок,

що запобігає локальній корозії. Полімерно-металеві комплекси (альгінати

цинку) та модифікований оксидний шар алюмінію утворюють механічно

стабільний бар’єрний шар, який завдяки наявності ацетат-іонів може

залишатися більш гнучким та менш схильним до розтріскування у порівнянні

з неорганічними комплексами (наприклад, Al 2(SO 4) 3 або Al(NO 3) 3) [209, 210].

Як свідчать дані таблиці 3.3, з додаванням композиції на основі натрію

альгінату і цинку сульфату густина струму поляризації як в анодній, так і в

катодній областях знижується, що вказує на їх гальмування. Водночас ступінь

захисту металу, визначений за густиною струму корозії, задовільний і

становить 83% (табл. 3.3). Під час використання композиції, що містить

натрію альгінат і цинку нітрат, зменшення густини анодного струму

суттєвіше, що свідчить про більшу ефективність сформованої на поверхні

металу захисної плівки. Максимальний ступінь захисту металу (96%)
досягнули, використовуючи композицію на основі натрію альгінату та цинку

ацетату.
Такі розбіжності в інгібуванні корозії сплаву можна пояснити впливом

природи аніона у складі солей цинку, які містить композиція з натрію
альгінатом. Зокрема, ацетат-йони, взаємодіючи з йонами алюмінію,

утворюють карбоксилатні комплекси, що сприяють формуванню щільної

плівки з поліпшеними захисними властивостями [207]. За присутності нітрат-

йонів інгібувальна дія реалізується внаслідок потовщення природного

пасивного оксидного шару, що додатково захищає метал від корозії [214, 211].

А сульфат-йони можуть взаємодіяти з поверхнею сплаву, формуючи менш

стабільні сорбційні шари зі слабким бар’єрним захистом [215].
