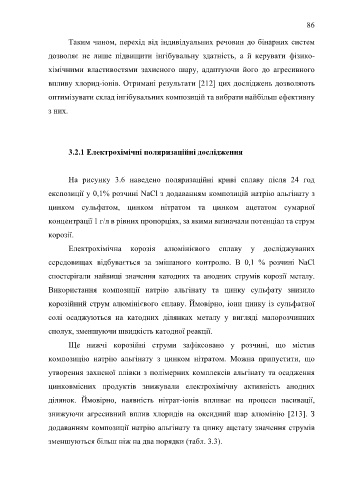

Page 86 - Дисертація_Сободош_Наталія_Йосипівна

86

Таким чином, перехід від індивідуальних речовин до бінарних систем

дозволяє не лише підвищити інгібувальну здатність, а й керувати фізико-

хімічними властивостями захисного шару, адаптуючи його до агресивного

впливу хлорид-іонів. Отримані результати [212] цих досліджень дозволяють

оптимізувати склад інгібувальних композицій та вибрати найбільш ефективну

з них.

3.2.1 Електрохімічні поляризаційні дослідження

На рисунку 3.6 наведено поляризаційні криві сплаву після 24 год

експозиції у 0,1% розчині NaCl з додаванням композицій натрію альгінату з

цинком сульфатом, цинком нітратом та цинком ацетатом сумарної

концентрації 1 г/л в рівних пропорціях, за якими визначали потенціал та струм

корозії.

Електрохімічна корозія алюмінієвого сплаву у досліджуваних
середовищах відбувається за змішаного контролю. В 0,1 % розчині NaCl

спостерігали найвищі значення катодних та анодних струмів корозії металу.
Використання композиції натрію альгінату та цинку сульфату знизило

корозійний струм алюмінієвого сплаву. Ймовірно, іони цинку із сульфатної
солі осаджуються на катодних ділянках металу у вигляді малорозчинних

сполук, зменшуючи швидкість катодної реакції.

Ще нижчі корозійні струми зафіксовано у розчині, що містив

композицію натрію альгінату з цинком нітратом. Можна припустити, що

утворення захисної плівки з полімерних комплексів альгінату та осадження

цинковмісних продуктів знижували електрохімічну активність анодних

ділянок. Ймовірно, наявність нітрат-іонів впливає на процеси пасивації,

знижуючи агресивний вплив хлоридів на оксидний шар алюмінію [213]. З

додаванням композиції натрію альгінату та цинку ацетату значення струмів

зменшуються більш ніж на два порядки (табл. 3.3).
