Page 148 - Дисертація_Сободош_Наталія_Йосипівна

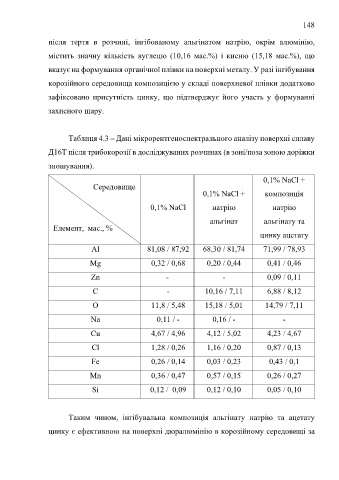

148

після тертя в розчині, інгібованому альгінатом натрію, окрім алюмінію,

містить значну кількість вуглецю (10,16 мас.%) і кисню (15,18 мас.%), що

вказує на формування органічної плівки на поверхні металу. У разі інгібування

корозійного середовища композицією у складі поверхневої плівки додатково

зафіксовано присутність цинку, що підтверджує його участь у формуванні

захисного шару.

Таблиця 4.3 – Дані мікрорентгеноспектрального аналізу поверхні сплаву

Д16Т після трибокорозії в досліджуваних розчинах (в зоні/поза зоною доріжки

зношування).

0,1% NaCl +
Середовище
0,1% NaCl + композиція

0,1% NaCl натрію натрію

альгінат альгінату та
Елемент, мас., %
цинку ацетату

Al 81,08 / 87,92 68,30 / 81,74 71,99 / 78,93

Mg 0,32 / 0,68 0,20 / 0,44 0,41 / 0,46

Zn - - 0,09 / 0,11

C - 10,16 / 7,11 6,88 / 8,12

O 11,8 / 5,48 15,18 / 5,01 14,79 / 7,11

Na 0,11 / - 0,16 / - -

Cu 4,67 / 4,96 4,12 / 5,02 4,23 / 4,67

Cl 1,28 / 0,26 1,16 / 0,20 0,87 / 0,13

Fe 0,26 / 0,14 0,03 / 0,23 0,43 / 0,1

Mn 0,36 / 0,47 0,57 / 0,15 0,26 / 0,27

Si 0,12 / 0,09 0,12 / 0,10 0,05 / 0,10

Таким чином, інгібувальна композиція альгінату натрію та ацетату

цинку є ефективною на поверхні дюралюмінію в корозійному середовищі за
