Page 145 - Дисертація_Сободош_Наталія_Йосипівна
P. 145
145
Аналіз зразків після трибологічних випробувань за допомогою
сканувального електронного мікроскопа (рис. 4.9) та оптичного мікроскопа
(рис. 4.10) показав, що у неінгібованому хлоридному розчині поверхня сплаву
зазнала найбільших пошкоджень.
/
а а
/
б б
/
в в

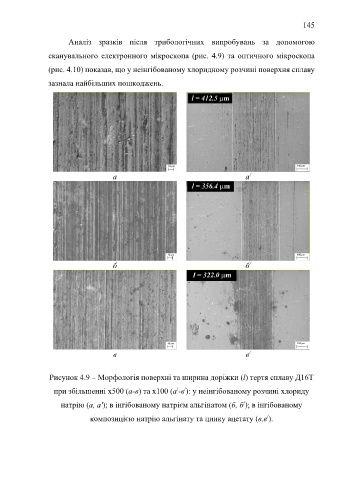

Рисунок 4.9 – Морфологія поверхні та ширина доріжки (l) тертя сплаву Д16Т
/
/
при збільшенні х500 (а-в) та х100 (а -в ): у неінгібованому розчині хлориду
/
натрію (а, а'); в інгібованому натрієм альгінатом (б, б ); в інгібованому
композицією натрію альгінату та цинку ацетату (в,в ).
/
