Page 116 - Дисертація_Сободош_Наталія_Йосипівна

116

анодного розчинення алюмінію, що пояснюється формуванням щільної

корозійностійкої захисної плівки на поверхні сплаву. Завдяки інгібуванню

корозії ступінь захисту металу у цьому середовищі становив 85–98%. Таким

чином, застосування комбінації натрію альгінату та цинку ацетату у

співвідношенні 1:1 забезпечило найефективніший захист алюмінієвого сплаву

Д16Т від корозії у хлоридному середовищі. Поляризаційні залежності після 48

та 168 годин витримки (рис. 3.18б, в) продемонстрували певний вплив

продуктів корозії алюмінію на поверхневий стан сплаву, однак загальні

тенденції щодо рівня його корозійної тривкості в різних середовищах

залишилися незмінними.

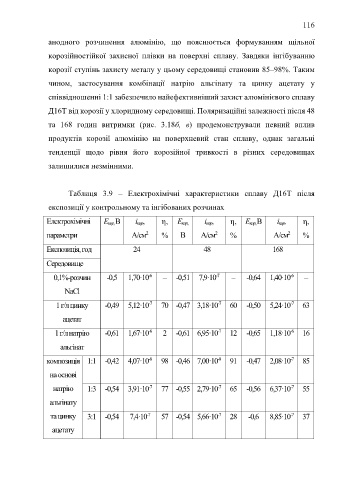

Таблиця 3.9 – Електрохімічні характеристики сплаву Д16Т після

експозиції у контрольному та інгібованих розчинах

Електрохімічні E кор, В і кор, η, E кор, і кор, η, E кор, В і кор, η,
2
параметри A/cм % В A/cм % A/cм %
2
2
Експозиція, год 24 48 168

Середовище

-6
-7
-6
0,1%-розчин -0,5 1,70·10 – -0,51 7,9·10 – -0,64 1,40·10 –
NaCl
-7
-7
-7
1 г/л цинку -0,49 5,12·10 70 -0,47 3,18·10 60 -0,50 5,24·10 63
ацетат
-6
-6
-7
1 г/л натрію -0,61 1,67·10 2 -0,61 6,95·10 12 -0,65 1,18·10 16
альгінат
-8
-8
-7
композиція 1:1 -0,42 4,07·10 98 -0,46 7,00·10 91 -0,47 2,08·10 85
на основі
-7
-7
натрію 1:3 -0,54 3,91·10 77 -0,55 2,79·10 65 -0,56 6,37·10 55
-7
альгінату
-7
-7
-7
та цинку 3:1 -0,54 7,4·10 57 -0,54 5,66·10 28 -0,6 8,85·10 37
ацетату
