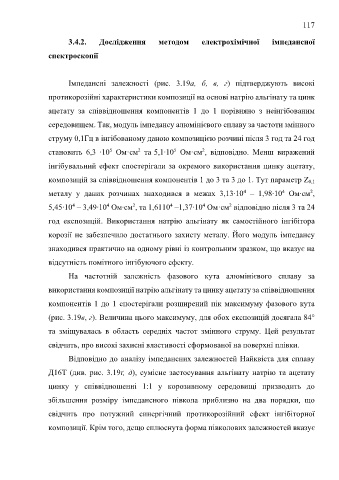

Page 117 - Дисертація_Сободош_Наталія_Йосипівна

117

3.4.2. Дослідження методом електрохімічної імпедансної

спектроскопії

Імпедансні залежності (рис. 3.19а, б, в, г) підтверджують високі

протикорозійні характеристики композиції на основі натрію альгінату та цинк

ацетату за співвідношення компонентів 1 до 1 порівняно з неінгібованим

середовищем. Так, модуль імпедансу алюмінієвого сплаву за частоти змінного

струму 0,1Гц в інгібованому даною композицією розчині після 3 год та 24 год

5
2
5
2

становить 6,3 ∙10 Ом·см та 5,1∙10 Ом·см , відповідно. Менш виражений
інгібувальний ефект спостерігали за окремого використання цинку ацетату,
композицій за співвідношення компонентів 1 до 3 та 3 до 1. Тут параметр Z 0,1
4
4
2
металу у даних розчинах знаходився в межах 3,13∙10 – 1,98∙10 Ом∙см ,
2
4
4
4
5,45∙10 – 3,49∙10 Ом∙см , та 1,6110 –1,37∙10 Ом·см відповідно після 3 та 24
4
2
год експозицій. Використання натрію альгінату як самостійного інгібітора
корозії не забезпечило достатнього захисту металу. Його модуль імпедансу
знаходився практично на одному рівні із контрольним зразком, що вказує на
відсутність помітного інгібуючого ефекту.

На частотній залежність фазового кута алюмінієвого сплаву за
використання композиції натрію альгінату та цинку ацетату за співвідношення

компонентів 1 до 1 спостерігали розширений пік максимуму фазового кута
(рис. 3.19в, г). Величина цього максимуму, для обох експозицій досягала 84°

та зміщувалась в область середніх частот змінного струму. Цей результат

свідчить, про високі захисні властивості сформованої на поверхні плівки.

Відповідно до аналізу імпедансних залежностей Найквіста для сплаву

Д16Т (див. рис. 3.19ґ, д), сумісне застосування альгінату натрію та ацетату

цинку у співвідношенні 1:1 у корозивному середовищі призводить до

збільшення розміру імпедансного півкола приблизно на два порядки, що

свідчить про потужний синергічний протикорозійний ефект інгібіторної

композиції. Крім того, дещо сплюснута форма півколових залежностей вказує
