Page 115 - Дисертація_Сободош_Наталія_Йосипівна

115

продовження рис.3.18

в

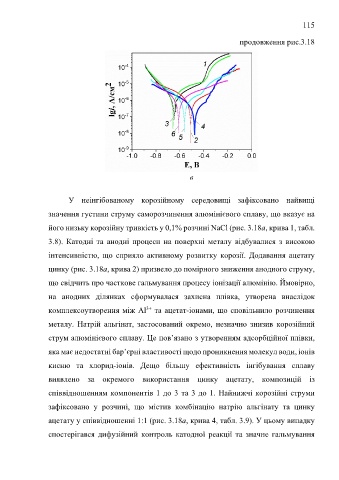

У неінгібованому корозійному середовищі зафіксовано найвищі

значення густини струму саморозчинення алюмінієвого сплаву, що вказує на

його низьку корозійну тривкість у 0,1% розчині NaCl (рис. 3.18a, крива 1, табл.

3.8). Катодні та анодні процеси на поверхні металу відбувалися з високою

інтенсивністю, що сприяло активному розвитку корозії. Додавання ацетату

цинку (рис. 3.18a, крива 2) призвело до помірного зниження анодного струму,

що свідчить про часткове гальмування процесу іонізації алюмінію. Ймовірно,

на анодних ділянках сформувалася захисна плівка, утворена внаслідок

комплексоутворення між Al та ацетат-іонами, що сповільнило розчинення
3+
металу. Натрій альгінат, застосований окремо, незначно знизив корозійний

струм алюмінієвого сплаву. Це пов’язано з утворенням адсорбційної плівки,

яка має недостатні бар’єрні властивості щодо проникнення молекул води, іонів

кисню та хлорид-іонів. Дещо більшу ефективність інгібування сплаву

виявлено за окремого використання цинку ацетату, композицій із

співвідношенням компонентів 1 до 3 та 3 до 1. Найнижчі корозійні струми

зафіксовано у розчині, що містив комбінацію натрію альгінату та цинку

ацетату у співвідношенні 1:1 (рис. 3.18a, крива 4, табл. 3.9). У цьому випадку

спостерігався дифузійний контроль катодної реакції та значне гальмування
