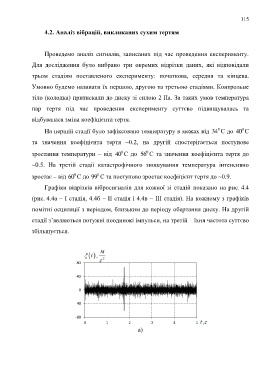

Page 115 - disertation_SLIEPKO_ROMAN
P. 115
115
4.2. Аналіз вібрацій, викликаних сухим тертям
Проведемо аналіз сигналів, записаних під час проведення експерименту.
Для дослідження було вибрано три окремих відрізки даних, які відповідали
трьом стадіям поставленого експерименту: початкова, середня та кінцева.
Умовно будемо називати їх першою, другою та третьою стадіями. Контрольне
тіло (колодка) притискали до диску зі силою 2 Па. За таких умов температура
пар тертя під час проведення експерименту суттєво підвищувалась та
відбувалася зміна коефіцієнта тертя.
0
0
На першій стадії було зафіксовано температуру в межах від 34 С до 40 С
та значення коефіцієнта тертя ~0.2, на другій спостерігається поступове
0
0
зростання температури – від 40 С до 56 С та значення коефіцієнта тертя до
~0.5. На третій стадії катастрофічного зношування температура інтенсивно
0
0
зростає – від 60 С до 99 С та поступово зростає коефіцієнт тертя до ~0.9.
Графіки відрізків вібросигналів для кожної зі стадій показано на рис. 4.4
(рис. 4.4а – І стадія, 4.4б – ІІ стадія і 4.4в – ІІІ стадія). На кожному з графіків
помітні осциляції з періодом, близьким до періоду обертання диску. На другій
стадії зʼявляються потужні поодинокі імпульси, на третій – їхня частота суттєво
збільшується.
а)
