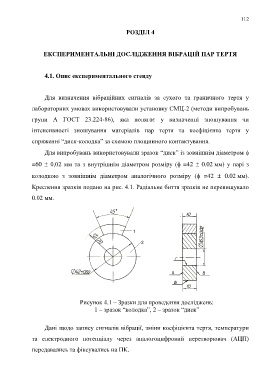

112
РОЗДІЛ 4
ЕКСПЕРИМЕНТАЛЬНІ ДОСЛІДЖЕННЯ ВІБРАЦІЙ ПАР ТЕРТЯ
4.1. Опис експериментального стенду
Для визначення вібраційних сигналів за сухого та граничного тертя у
лабораторних умовах використовували установку СМЦ-2 (методи випробувань
групи А ГОСТ 23.224-86), яка полягає у визначенні зношування чи
інтенсивності зношування матеріалів пар тертя та коефіцієнта тертя у
спряженні “диск-колодка” за схемою площинного контактування.
Для випробувань використовували зразок “диск” із зовнішнім діаметром
=60 0,02 мм та з внутрішнім діаметром розміру ( =42 0.02 мм) у парі з
колодкою з зовнішнім діаметром аналогічного розміру ( =42 0.02 мм).
Креслення зразків подано на рис. 4.1. Радіальне биття зразків не перевищувало
0.02 мм.
Рисунок 4.1 – Зразки для проведення досліджень:
1 – зразок “колодка”, 2 – зразок “диск”
Дані щодо запису сигналів вібрації, зміни коефіцієнта тертя, температури
та електродного потенціалу через аналогоцифровий перетворювач (АЦП)
передавались та фіксувались на ПК.
