Пара тертя складалась зі колодки і контртіла із сталі 40ХН (рис. 4.2). До

нижньої поверхні колодки за допомогою паяння прикріплювали зразок-вставку

з досліджуваного матеріалу. Зразок кріпили на валу установки.

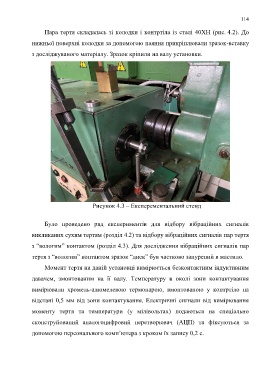

Рисунок 4.3 – Експерементальний стенд

Було проведено ряд експериментів для відбору вібраційних сигналів

викликаних сухим тертям (розділ 4.2) та відбору вібраційних сигналів пар тертя

з “вологим” контактом (розділ 4.3). Для дослідження вібраційних сигналів пар

тертя з “вологим” контактом зразок “диск” був частково занурений в мастило.

Момент тертя на даній установці вимірюється безконтактним індуктивним

давачем, змонтованим на її валу. Температуру в околі зони контактування

вимірювали хромель-алюмелевою термопарою, вмонтованою у контртіло на

відстані 0,5 мм від зони контактування. Електричні сигнали від вимірювання

моменту тертя та температури (у мілівольтах) подаються на спеціально

сконструйований аналогоцифровий перетворювач (АЦП) та фіксуються за

допомогою персонального комп’ютера з кроком їх запису 0,2 с.
