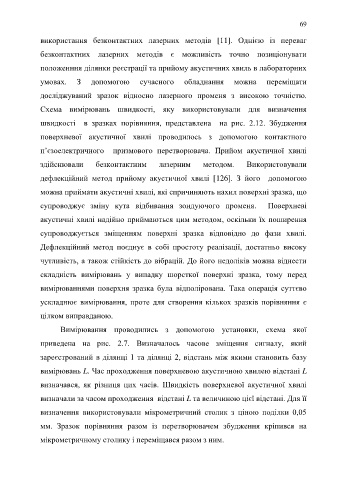

використання безконтактних лазерних методів [11]. Однією із переваг
безконтактних лазерних методів є можливість точно позиціонувати
положенння ділянки реєстрації та прийому акустичних хвиль в лабораторних
умовах. З допомогою сучасного обладнання можна переміщати
досліджуваний зразок відносно лазерного променя з високою точністю.
Схема вимірювань швидкості, яку використовували для визначення
швидкості в зразках порівняння, представлена на рис. 2.12. Збудження
поверхневої акустичної хвилі проводилось з допомогою контактного
п’єзоелектричного призмового перетворювача. Прийом акустичної хвилі
здійснювали безконтактним лазерним методом. Використовували
дефлекційний метод прийому акустичної хвилі [126]. З його допомогою
можна приймати акустичні хвилі, які спричиняють нахил поверхні зразка, що
супроводжує зміну кута відбивання зондуючого променя. Поверхневі
акустичні хвилі надійно приймаються цим методом, оскільки їх поширення
супроводжується зміщенням поверхні зразка відповідно до фази хвилі.
Дефлекційний метод поєднує в собі простоту реалізації, достатньо високу
чутливість, а також стійкість до вібрацій. До його недоліків можна віднести
складність вимірювань у випадку шорсткої поверхні зразка, тому перед
вимірюваннями поверхня зразка була відполірована. Така операція суттєво
ускладнює вимірювання, проте для створення кількох зразків порівняння є
цілком виправданою.
Вимірювання проводились з допомогою установки, схема якої
приведена на рис. 2.7. Визначалось часове зміщення сигналу, який
зареєстрований в ділянці 1 та ділянці 2, відстань між якими становить базу
вимірювань L. Час проходження поверхневою акустичною хвилею відстані L
визначався, як різниця цих часів. Швидкість поверхневої акустичної хвилі
визначали за часом проходження відстані L та величиною цієї відстані. Для її
визначення використовували мікрометричний столик з ціною поділки 0,05
мм. Зразок порівняння разом із перетворювачем збудження кріпився на
мікрометричному столику і переміщався разом з ним.
