Для визначення швидкості поверхневої акустичної хвилі важливою є

величина бази вимірювань. Ця величина має бути визначена з високою

точністю, оскільки від неї залежить точність визначення швидкості

поверхневої акустичної хвилі. Визначення відстані між збуджуючою та

приймальною призмами є достатньо складним завданням, яке може суттєво

L

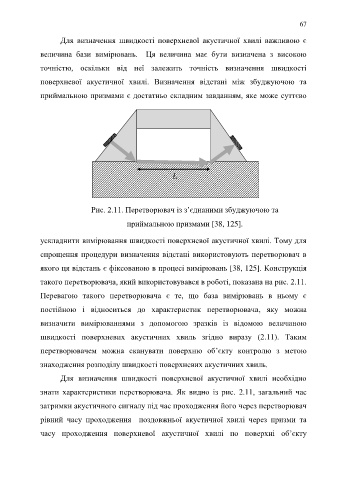

Рис. 2.11. Перетворювач із з’єднаними збуджуючою та

приймальною призмами [38, 125].

ускладнити вимірювання швидкості поверхневої акустичної хвилі. Тому для

спрощення процедури визначення відстані використовують перетворювач в

якого ця відстань є фіксованою в процесі вимірювань [38, 125]. Конструкція

такого перетворювача, який використовувався в роботі, показана на рис. 2.11.

Перевагою такого перетворювача є те, що база вимірювань в ньому є

постійною і відноситься до характеристик перетворювача, яку можна

визначити вимірюваннями з допомогою зразків із відомою величиною

швидкості поверхневих акустичних хвиль згідно виразу (2.11). Таким

перетворювачем можна сканувати поверхню об’єкту контролю з метою

знаходження розподілу швидкості поверхневих акустичних хвиль.

Для визначення швидкості поверхневої акустичної хвилі необхідно

знати характеристики перетворювача. Як видно із рис. 2.11, загальний час

затримки акустичного сигналу під час проходження його через перетворювач

рівний часу проходження поздовжньої акустичної хвилі через призми та

часу проходження поверхневої акустичної хвилі по поверхні об’єкту
