74

поверхні парогону перпендикулярно його осі, а вісь Y направлена вздовж осі

парогону.

Використовувались перетворювачі, в яких збуджуюча та реєструюча

призми жорстко з’єднані між собою (рис. 2.11). База вимірювань становила

30 мм. Вимірювання проводились на частотах 2, 3, 6,4 МГц. Для різних

частот використовували перетворювачі із товщиною п’єзоелектричних

елементів, яка підбиралась таким чином, що їх основна гармоніка була рівна

відповідній частоті. Вимірювання проводились з допомогою методики,

описаної в розділі 2. В якості зразка порівняння вибрали певну ділянку

вирізки парогону. Швидкість поверхневої хвилі в цій ділянці приймали за

нульовий рівень. Визначали різницю часу поширення акустичної хвилі в

досліджуваній ділянці і в ділянці порівняння.

Отримані результати показані на рис. 3.2 – 3.4. З графіків видно, що

існують дві області, в яких швидкість акустичних хвиль зменшується. Обидві
аномальні ділянки витягнуті вздовж осі Х. Одна з них із координатою

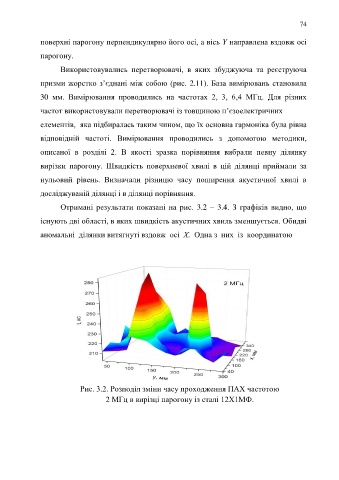

Рис. 3.2. Розподіл зміни часу проходження ПАХ частотою

2 МГц в вирізці парогону із сталі 12Х1МФ.
