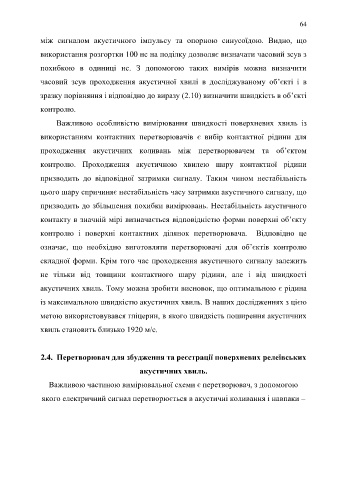

64

між сигналом акустичного імпульсу та опорною синусоїдою. Видно, що

використання розгортки 100 нс на поділку дозволяє визначати часовий зсув з

похибкою в одиниці нс. З допомогою таких вимірів можна визначити

часовий зсув проходження акустичної хвилі в досліджуваному об’єкті і в

зразку порівняння і відповідно до виразу (2.10) визначити швидкість в об’єкті

контролю.

Важливою особливістю вимірювання швидкості поверхневих хвиль із

використанням контактних перетворювачів є вибір контактної рідини для

проходження акустичних коливань між перетворювачем та об’єктом

контролю. Проходження акустичною хвилею шару контактної рідини

призводить до відповідної затримки сигналу. Таким чином нестабільність

цього шару спричиняє нестабільність часу затримки акустичного сигналу, що

призводить до збільшення похибки вимірювань. Нестабільність акустичного

контакту в значній мірі визначається відповідністю форми поверхні об’єкту

контролю і поверхні контактних ділянок перетворювача. Відповідно це

означає, що необхідно виготовляти перетворювачі для об’єктів контролю

складної форми. Крім того час проходження акустичного сигналу залежить

не тільки від товщини контактного шару рідини, але і від швидкості

акустичних хвиль. Тому можна зробити висновок, що оптимальною є рідина

із максимальною швидкістю акустичних хвиль. В наших дослідженнях з цією

метою використовувався гліцерин, в якого швидкість поширення акустичних

хвиль становить близько 1920 м/с.

2.4. Перетворювач для збудження та реєстрації поверхневих релеївських

акустичних хвиль.

Важливою частиною вимірювальної схеми є перетворювач, з допомогою

якого електричний сигнал перетворюється в акустичні коливання і навпаки –
