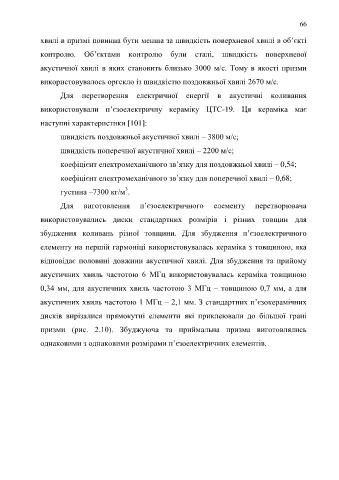

66

хвилі в призмі повинна бути менша за швидкість поверхневої хвилі в об’єкті

контролю. Об’єктами контролю були сталі, швидкість поверхневої

акустичної хвилі в яких становить близько 3000 м/с. Тому в якості призми

використовувалось оргскло із швидкістю поздовжньої хвилі 2670 м/с.

Для перетворення електричної енергії в акустичні коливання

використовували п’єзоелектричну кераміку ЦТС-19. Ця кераміка має

наступні характеристики [101]:

швидкість поздовжньої акустичної хвилі – 3800 м/с;

швидкість поперечної акустичної хвилі – 2200 м/с;

коефіцієнт електромеханічного зв’язку для поздовжньої хвилі – 0,54;

коефіцієнт електромеханічного зв’язку для поперечної хвилі – 0,68;

3
густина –7300 кг/м .
Для виготовлення п’єзоелектричного елементу перетворювача

використовувались диски стандартних розмірів і різних товщин для

збудження коливань різної товщини. Для збудження п’єзоелектричного

елементу на першій гармоніці використовувалась кераміка з товщиною, яка

відповідає половині довжини акустичної хвилі. Для збудження та прийому

акустичних хвиль частотою 6 МГц використовувалась кераміка товщиною

0,34 мм, для акустичних хвиль частотою 3 МГц – товщиною 0,7 мм, а для

акустичних хвиль частотою 1 МГц – 2,1 мм. З стандартних п’єзокерамічних

дисків вирізалися прямокутні елементи які приклеювали до більшої грані

призми (рис. 2.10). Збуджуюча та приймальна призма виготовлялись

однаковими з однаковими розмірами п’єзоелектричних елементів.
