65

акустичні коливання в електричний сигнал. В роботі використовувався

контактний перетворювач, який працює на основі п’єзоелектричного ефекту.

Конструкція перетворювача показана на рис. 2.10 [101]. Збуджуючий

електричний сигнал подається на п’єзоелектричну кераміку, яка створює

поздовжню акустичну хвилю, що поширюється в призмі. Падаючи на

границю розділу призма-об’єкт контролю, поздовжня хвиля трансформується

1 2

3

4 α

5

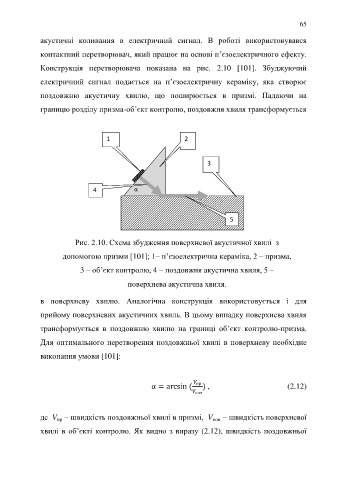

Рис. 2.10. Схема збудження поверхневої акустичної хвилі з

допомогою призми [101]; 1– п’єзоелектрична кераміка, 2 – призма,

3 – об’єкт контролю, 4 – поздовжня акустична хвиля, 5 –

поверхнева акустична хвиля.

в поверхневу хвилю. Аналогічна конструкція використовується і для

прийому поверхневих акустичних хвиль. В цьому випадку поверхнева хвиля

трансформується в поздовжню хвилю на границі об’єкт контролю-призма.

Для оптимального перетворення поздовжньої хвилі в поверхневу необхідне

виконання умови [101]:

, (2.12)

де V – швидкість поздовжньої хвилі в призмі, V пов – швидкість поверхневої
пр

хвилі в об’єкті контролю. Як видно з виразу (2.12), швидкість поздовжньої
