Page 55 - Thesis_Oprysk_Volodymyr

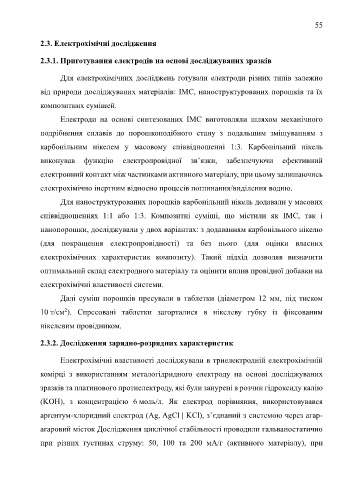

55

2.3. Електрохімічні дослідження

2.3.1. Приготування електродів на основі досліджуваних зразків

Для електрохімічних досліджень готували електроди різних типів залежно

від природи досліджуваних матеріалів: ІМС, наноструктурованих порошків та їх

композитних сумішей.

Електроди на основі синтезованих ІМС виготовляли шляхом механічного

подрібнення сплавів до порошкоподібного стану з подальшим змішуванням з

карбонільним нікелем у масовому співвідношенні 1:3. Карбонільний нікель

виконував функцію електропровідної зв’язки, забезпечуючи ефективний

електронний контакт між частинками активного матеріалу, при цьому залишаючись

електрохімічно інертним відносно процесів поглинання/виділення водню.

Для наноструктурованих порошків карбонільний нікель додавали у масових

співвідношеннях 1:1 або 1:3. Композитні суміші, що містили як ІМС, так і

нанопорошки, досліджували у двох варіантах: з додаванням карбонільного нікелю

(для покращення електропровідності) та без нього (для оцінки власних

електрохімічних характеристик композиту). Такий підхід дозволяв визначити

оптимальний склад електродного матеріалу та оцінити вплив провідної добавки на

електрохімічні властивості системи.

Далі суміш порошків пресували в таблетки (діаметром 12 мм, під тиском

2
10 т/см ). Спресовані таблетки загорталися в нікелеву губку із фіксованим
нікелевим провідником.

2.3.2. Дослідження зарядно-розрядних характеристик

Електрохімічні властивості досліджували в триелектродній електрохімічній

комірці з використанням металогідридного електроду на основі досліджуваних

зразків та платинового протиелектроду, які були занурені в розчин гідроксиду калію

(KOH), з концентрацією 6 моль/л. Як електрод порівняння, використовувався

арґентум-хлоридний електрод (Ag, AgCl | KCl), з’єднаний з системою через агар-

агаровий місток Дослідження циклічної стабільності проводили гальваностатично

при різних густинах струму: 50, 100 та 200 мА/г (активного матеріалу), при
