Page 59 - Thesis_Oprysk_Volodymyr

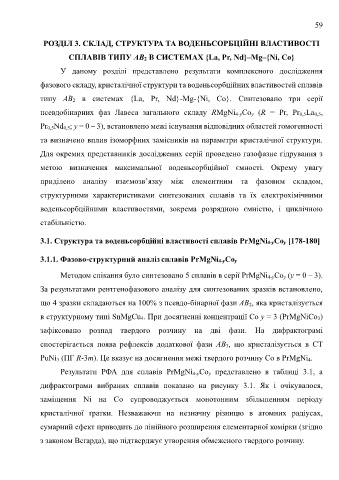

59

РОЗДІЛ 3. СКЛАД, СТРУКТУРА ТА ВОДЕНЬСОРБЦІЙНІ ВЛАСТИВОСТІ

СПЛАВІВ ТИПУ АВ2 В СИСТЕМАХ {La, Pr, Nd}–Mg–{Ni, Co}

У даному розділі представлено результати комплексного дослідження

фазового складу, кристалічної структури та воденьсорбційних властивостей сплавів

типу AB 2 в системах {La, Pr, Nd}-Mg-{Ni, Co}. Синтезовано три серії

псевдобінарних фаз Лавеса загального складу RMgNi 4-yCo y (R = Pr, Pr 0,5La 0,5,

Pr 0,5Nd 0,5; y = 0 – 3), встановлено межі існування відповідних областей гомогенності

та визначено вплив ізоморфних замісників на параметри кристалічної структури.

Для окремих представників досліджених серій проведено газофазне гідрування з

метою визначення максимальної воденьсорбційної ємності. Окрему увагу

приділено аналізу взаємозв’язку між елементним та фазовим складом,

структурними характеристиками синтезованих сплавів та їх електрохімічними

воденьсорбційними властивостями, зокрема розрядною ємністю, і циклічною

стабільністю.

3.1. Структура та воденьсорбційні властивості сплавів PrMgNi4-yCoy [178-180]

3.1.1. Фазово-структурний аналіз сплавів PrMgNi4-yCoy

Методом спікання було синтезовано 5 сплавів в серії PrMgNi 4-yCo y (y = 0 – 3).

За результатами рентгенофазового аналізу для синтезованих зразків встановлено,

що 4 зразки складаються на 100% з псевдо-бінарної фази AB 2, яка кристалізується

в структурному типі SnMgCu 4. При досягненні концентрації Co y = 3 (PrMgNiCo 3)

зафіксовано розпад твердого розчину на дві фази. На дифрактограмі

спостерігається поява рефлексів додаткової фази AB 3, що кристалізується в СТ

PuNi 3 (ПГ R-3m). Це вказує на досягнення межі твердого розчину Co в PrMgNi 4.
Результати РФА для сплавів PrMgNi 4-yCo y представлено в таблиці 3.1, а

дифрактограми вибраних сплавів показано на рисунку 3.1. Як і очікувалося,
заміщення Ni на Co супроводжується монотонним збільшенням періоду

кристалічної ґратки. Незважаючи на незначну різницю в атомних радіусах,
сумарний ефект приводить до лінійного розширення елементарної комірки (згідно

з законом Веґарда), що підтверджує утворення обмеженого твердого розчину.
