Page 34 - Thesis_Oprysk_Volodymyr
P. 34

34

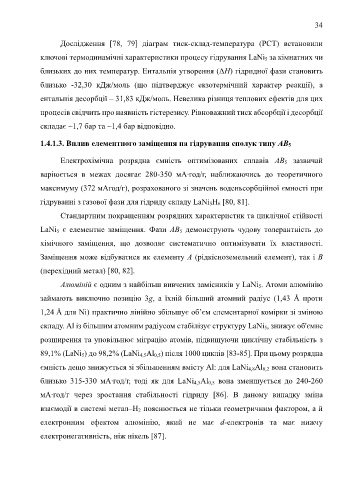

                      Дослідження  [78,  79]  діаграм  тиск-склад-температура  (PCT)  встановили


               ключові термодинамічні характеристики процесу гідрування LaNi 5 за кімнатних чи

               близьких до них температур. Ентальпія утворення (ΔH) гідридної фази становить

               близько  -32,30  кДж/моль  (що  підтверджує  екзотермічний  характер  реакції),  а

               ентальпія десорбції – 31,83 кДж/моль. Невелика різниця теплових ефектів для цих

               процесів свідчить про наявність гістерезису. Рівноважний тиск абсорбції і десорбції

               складає ~1,7 бар та ~1,4 бар відповідно.

               1.4.1.3. Вплив елементного заміщення на гідрування сполук типу АВ5


                      Електрохімічна  розрядна  ємність  оптимізованих  сплавів  AB 5  зазвичай

               варіюється  в  межах  досягає  280-350  мА∙год/г,  наближаючись  до  теоретичного

               максимуму (372 мАгод/г), розрахованого зі значень воденьсорбційної ємності при

               гідруванні з газової фази для гідриду складу LaNi 5H 6 [80, 81].

                      Стандартним покращенням розрядних характеристик та циклічної стійкості

               LaNi 5  є  елементне  заміщення.  Фази  AB 5  демонструють  чудову  толерантність  до

               хімічного  заміщення,  що  дозволяє  систематично  оптимізувати  їх  властивості.

               Заміщення може відбуватися як елементу A (рідкісноземельний елемент), так і В

               (перехідний метал) [80, 82].

                      Алюміній є одним з найбільш вивчених замісників у LaNi 5. Атоми алюмінію

               займають  виключно  позицію  3g,  а  їхній  більший  атомний  радіус  (1,43  Å  проти

               1,24 Å для Ni) практично лінійно збільшує об’єм елементарної комірки зі зміною

               складу. Al із більшим атомним радіусом стабілізує структуру LaNi 5, знижує об'ємне

               розширення та уповільнює міграцію атомів, підвищуючи циклічну стабільність з

               89,1% (LaNi 5) до 98,2% (LaNi 4,5Al 0,5) після 1000 циклів [83-85]. При цьому розрядна


               ємність дещо знижується зі збільшенням вмісту Al: для LaNi 4,8Al 0,2 вона становить
               близько  315-330  мА∙год/г,  тоді  як  для  LaNi 4,5Al 0,5  вона  зменшується  до  240-260


               мА∙год/г  через  зростання  стабільності  гідриду  [86].  В  даному  випадку  зміна
               взаємодії в системі метал–H 2 пояснюється не тільки геометричним фактором, а й


               електронним  ефектом  алюмінію,  який  не  має  d-електронів  та  має  нижчу

               електронегативність, ніж нікель [87].
   29   30   31   32   33   34   35   36   37   38   39
