Page 33 - Thesis_Oprysk_Volodymyr

33

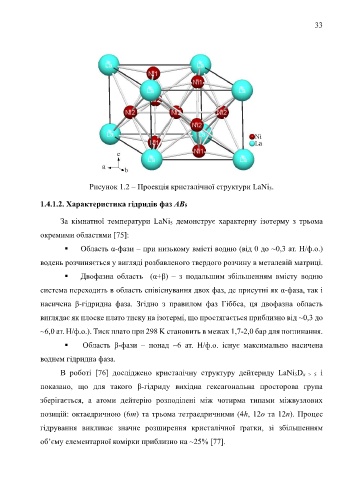

Рисунок 1.2 – Проекція кристалічної структури LaNi 5.

1.4.1.2. Характеристика гідридів фаз АВ5

За кімнатної температури LaNi 5 демонструє характерну ізотерму з трьома
окремими областями [75]:

▪ Область α-фази – при низькому вмісті водню (від 0 до ~0,3 ат. H/ф.о.)
водень розчиняється у вигляді розбавленого твердого розчину в металевій матриці.

▪ Двофазна область (α+β) – з подальшим збільшенням вмісту водню

система переходить в область співіснування двох фаз, де присутні як α-фаза, так і

насичена β-гідридна фаза. Згідно з правилом фаз Гіббса, ця двофазна область

виглядає як плоске плато тиску на ізотермі, що простягається приблизно від ~0,3 до

~6,0 ат. H/ф.о.). Тиск плато при 298 K становить в межах 1,7-2,0 бар для поглинання.

▪ Область β-фази – понад ~6 ат. H/ф.о. існує максимально насичена

воднем гідридна фаза.

В роботі [76] досліджено кристалічну структуру дейтериду LaNi 5D x > 5 і

показано, що для такого β-гідриду вихідна гексагональна просторова група

зберігається, а атоми дейтерію розподілені між чотирма типами міжвузлових

позицій: октаедричною (6m) та трьома тетраедричними (4h, 12o та 12n). Процес

гідрування викликає значне розширення кристалічної ґратки, зі збільшенням

об’єму елементарної комірки приблизно на ~25% [77].
