Page 32 - Thesis_Oprysk_Volodymyr

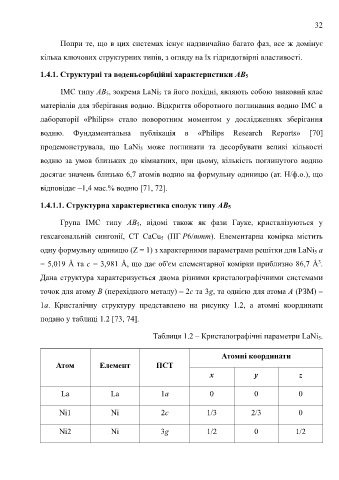

32

Попри те, що в цих системах існує надзвичайно багато фаз, все ж домінує

кілька ключових структурних типів, з огляду на їх гідридотвірні властивості.

1.4.1. Структурні та воденьсорбційні характеристики AB5

ІМС типу AB 5, зокрема LaNi 5 та його похідні, являють собою знаковий клас

матеріалів для зберігання водню. Відкриття оборотного поглинання водню ІМС в

лабораторії «Philips» стало поворотним моментом у дослідженнях зберігання

водню. Фундаментальна публікація в «Philips Research Reports» [70]

продемонструвала, що LaNi 5 може поглинати та десорбувати великі кількості

водню за умов близьких до кімнатних, при цьому, кількість поглинутого водню

досягає значень близько 6,7 атомів водню на формульну одиницю (ат. H/ф.о.), що

відповідає ~1,4 мас.% водню [71, 72].

1.4.1.1. Структурна характеристика сполук типу АВ5

Група ІМС типу AB 5, відомі також як фази Гауке, кристалізуються у

гексагональній сингонії, СТ CaCu 5 (ПГ P6/mmm). Елементарна комірка містить

одну формульну одиницю (Z = 1) з характерними параметрами решітки для LaNi 5 a

3
= 5,019 Å та c = 3,981 Å, що дає об'єм елементарної комірки приблизно 86,7 Å .
Дана структура характеризується двома різними кристалографічними системами

точок для атому B (перехідного металу) – 2c та 3g, та однією для атома A (РЗМ) –

1a. Кристалічну структуру представлено на рисунку 1.2, а атомні координати

подано у таблиці 1.2 [73, 74].

Таблиця 1.2 – Кристалографічні параметри LaNi 5.

Атомні координати
Атом Елемент ПСТ
x y z

La La 1a 0 0 0

Ni1 Ni 2c 1/3 2/3 0

Ni2 Ni 3g 1/2 0 1/2
