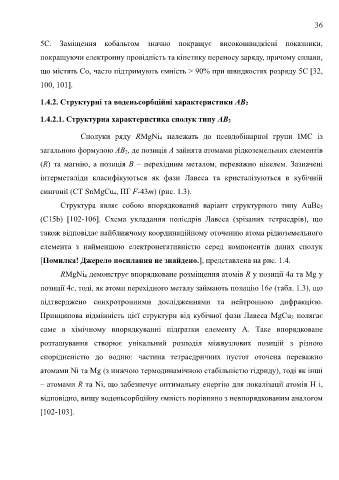

Page 36 - Thesis_Oprysk_Volodymyr

36

5C. Заміщення кобальтом значно покращує високошвидкісні показники,

покращуючи електронну провідність та кінетику переносу заряду, причому сплави,

що містять Co, часто підтримують ємність > 90% при швидкостях розряду 5C [32,

100, 101].

1.4.2. Структурні та воденьсорбційні характеристики AB2

1.4.2.1. Структурна характеристика сполук типу AB2

Сполуки ряду RMgNi 4 належать до псевдобінарної групи ІМС із
загальною формулою AB 2, де позиція A зайнята атомами рідкоземельних елементів

(R) та магнію, а позиція B – перехідним металом, переважно нікелем. Зазначені

інтерметаліди класифікуються як фази Лавеса та кристалізуються в кубічній

сингонії (СТ SnMgCu 4, ПГ F-43m) (рис. 1.3).

Структура являє собою впорядкований варіант структурного типу AuBe 5

(C15b) [102-106]. Схема укладання поліедрів Лавеса (зрізаних тетраедрів), що

також відповідає найближчому координаційному оточенню атома рідкоземельного

елемента з найменшою електронегативністю серед компонентів даних сполук

[Помилка! Джерело посилання не знайдено.], представлена на рис. 1.4.

RMgNi 4 демонструє впорядковане розміщення атомів R у позиції 4a та Mg у

позиції 4c, тоді, як атоми перехідного металу займають позицію 16е (табл. 1.3), що

підтверджено синхротронними дослідженнями та нейтронною дифракцією.

Принципова відмінність цієї структури від кубічної фази Лавеса MgCu 2 полягає

саме в хімічному впорядкуванні підґратки елементу A. Таке впорядковане

розташування створює унікальний розподіл міжвузлових позицій з різною

спорідненістю до водню: частина тетраедричних пустот оточена переважно

атомами Ni та Mg (з нижчою термодинамічною стабільністю гідриду), тоді як інші

– атомами R та Ni, що забезпечує оптимальну енергію для локалізації атомів H і,

відповідно, вищу воденьсорбційну ємність порівняно з невпорядкованим аналогом

[102-103].
