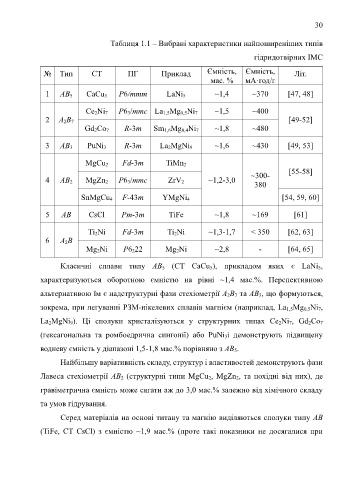

Page 30 - Thesis_Oprysk_Volodymyr

30

Таблиця 1.1 – Вибрані характеристики найпоширеніших типів

гідридотвірних ІМС

№ Тип СТ ПГ Приклад Ємність, Ємність, Літ.
мас. % мА·год/г

1 AB 5 CaCu 5 P6/mmm LaNi 5 ~1,4 ~370 [47, 48]

Ce 2Ni 7 P6 3/mmc La 1,5Mg 0,5Ni 7 ~1,5 ~400
2 A 2B 7 [49-52]
Gd 2Co 7 R-3m Sm 1,6Mg 0,4Ni 7 ~1,8 ~480

3 AB 3 PuNi 3 R-3m La 2MgNi 9 ~1,6 ~430 [49, 53]

MgCu 2 Fd-3m TiMn 2
[55-58]
~300-
4 AB 2 MgZn 2 P6 3/mmc ZrV 2 ~1,2-3,0
380
SnMgCu 4 F-43m YMgNi 4 [54, 59, 60]

5 AB CsCl Pm-3m TiFe ~1,8 ~169 [61]

Ti 2Ni Fd-3m Ti 2Ni ~1,3-1,7 < 350 [62, 63]
6 A 2B
Mg 2Ni P6 222 Mg 2Ni ~2,8 - [64, 65]

Класичні сплави типу AB 5 (СТ CaCu 5), прикладом яких є LaNi 5,

характеризуються оборотною ємністю на рівні ~1,4 мас.%. Перспективною

альтернативою їм є надструктурні фази стехіометрії A 2B 7 та AB 3, що формуються,

зокрема, при легуванні РЗМ-нікелевих сплавів магнієм (наприклад, La 1,5Mg 0,5Ni 7,

La 2MgNi 9). Ці сполуки кристалізуються у структурних типах Ce 2Ni 7, Gd 2Co 7

(гексагональна та ромбоедрична сингонії) або PuNi 3і демонструють підвищену

водневу ємність у діапазоні 1,5-1,8 мас.% порівняно з AB 5.

Найбільшу варіативність складу, структур і властивостей демонструють фази

Лавеса стехіометрії AB 2 (структурні типи MgCu 2, MgZn 2, та похідні від них), де
гравіметрична ємність може сягати аж до 3,0 мас.% залежно від хімічного складу

та умов гідрування.
Серед матеріалів на основі титану та магнію виділяються сполуки типу AB

(TiFe, СТ CsCl) з ємністю ~1,9 мас.% (проте такі показники не досягалися при
